用Multisim软件仿真彩灯电路

　　
　　这里有一点必须注意，由于源程序是用来仿真的。所以程序中的延时时间不能与实际中相同。必须修改到几个ms．否则仿真效果不直观，或会误认为电路不工作。

　　4．汇编源程序
　　

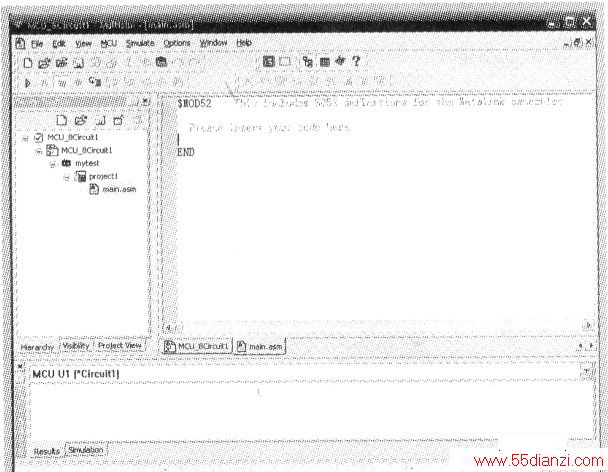

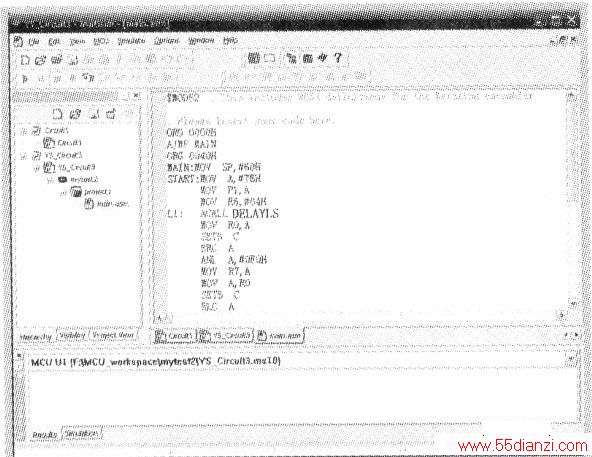

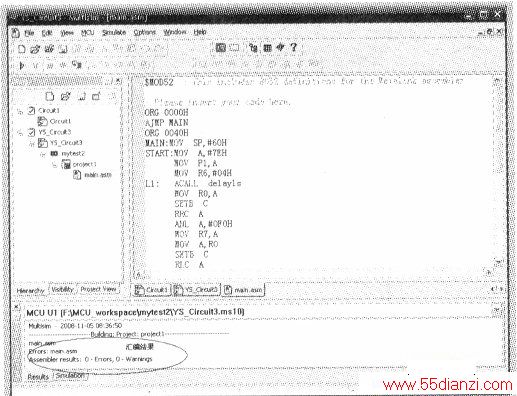

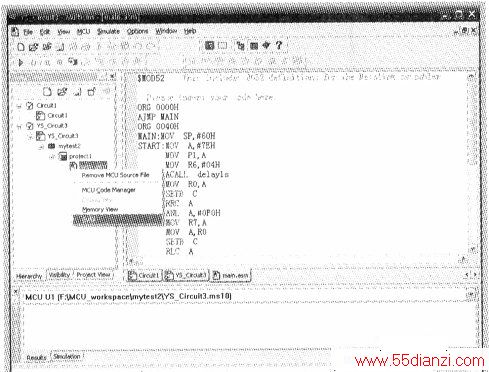

　　在上图中左边窗口内，用鼠标右键单击"maln.asm”图标。在弹出的对话框上选"Build'’。如中图所示。汇编结果如下图所示，没有错误或报警。若有则须修改源程序，重新进行汇编直到没有错误或报警为止。

www.55dianzi.com

　　5．仿真观测
　　

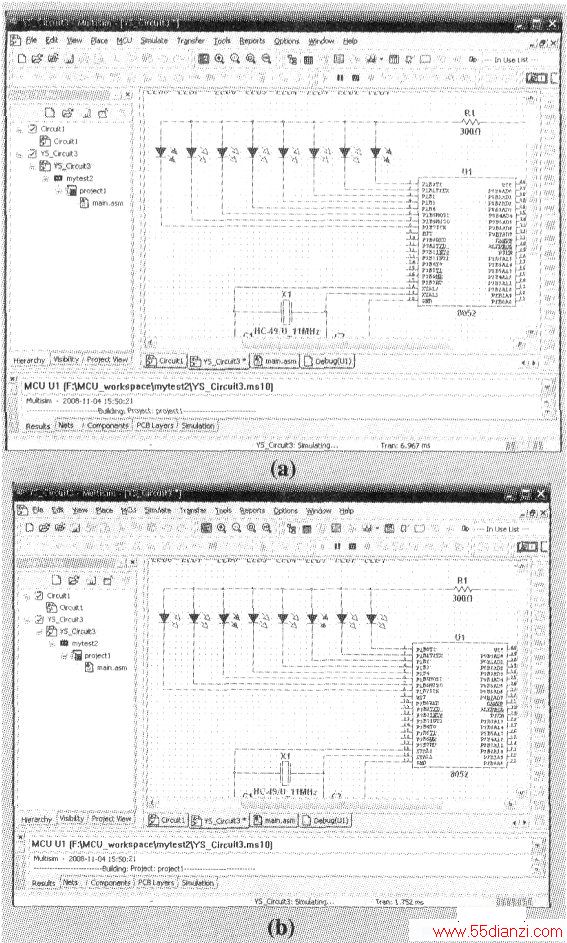

　　在上图上点“YS—Circulit3"标签页。单击图中右上角的仿真开关，进入仿真状态。我们可以逼真地看到8个发光二极管从两边到中间两个点亮，中图所示给出了仿真中电路的两种状态。
　　

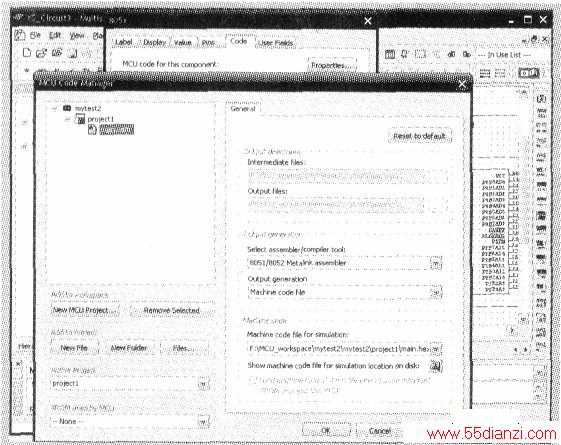

　　若发光二极管LEDl到LED8没变化，我们可以用鼠标左键双击U1“8052”检查一下它的代码管理。
　　
　　是否如下图所示一致。如果不一致则需要按照上面介绍的三步MCU设置进行重新设置；或直接在图5～18中左下方，单击相应按钮添加。
