用Multisim软件进行梯形图仿真的方法和步骤

　　Multisim软件是由美国国家仪器公司(NI)下属的Elec-tronICs Workbench Group开发的交互式SPICE仿真和电路分析软件，其M ultisim1 0.1版本是于2008年初推出的最新版。最新版的一个显着特点就是增加了梯形图的仿真，这为我们学习继电器控制和PLC控制提供了～个良好的条件。本文以一个继电器控制实例来演示用Multisim软件进行梯形图仿真的方法和步骤。

　　设计一种继电器控制的累计器电路，在一段时间间隔段内最多只能计两次数的累计装置。具体要求是：线路上电后延时2分钟才能开始计数，计数2次后不能再计数，再过1分半种后电路复位，重新开始进入可计数状态。

　　实现线路

　　根据要求，设计电路如上图所示。该电路的工作过程如下：时间继电器KT1用作上点延时，使得上电后需要等一段时间（约一分半种）才能进入计数状态。当限位开关被打到后，LS-li的常开触点【3】一【5】闭合。继电器KJO吸合，接点[c4]-[c6]使计数器加1：接着继电器KJ1吸合，其常开触点【11】- [13]闭合，并运过触点【3】-【7】自保；等到限位开关恢复后，其常开接点LS-1断开，常闭接点LS-2闭合，继电器KJ2吸合，其触电[15]-【13】通过时间继电器KT2的延时断开触点【3】-【5】自保。此时完成一次计数；继电器J1和J2在吸合状态。

　　当限位开关再次被打到后，LS-1的触点[15]-[17]闭合，使继电器KJO吸合，其接点[c4]-[c6]使计数器再加1：还使继电器KJ3吸合并通过触点[15]-[19]自保。KJ3吸合，其常闭触点[7]一[9]】断开，使KJ1释放；还使继电器KJ4吸合、KT2得电。KJ4吸含，使常闭触点[c6]-[c8]断开，断开计数回路；KT2得电后，延时一段时间后，其常闭接点[3]-[15]断开，使继电器KJ2、KJ3、KJ4和KT2释放，恢复电路初态。这样循环动作，实现要求的功能。

　　梯形图绘制

　　由于仿真时只需要上图左边的线路，所以下面画的就是这部分的梯形图。我们先放置梯形图的起始母线Ll和结束母线L2，再放置继电器，放置继电器的触点，最后连线。

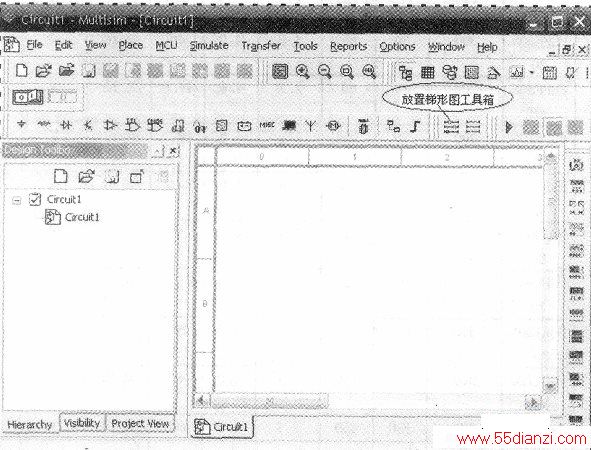

　　在“开始”／“程序”／“NationalInstruments”／“CircuirDesignSuite10.1—F，鼠标左键点“Multisim10.1”，出现下图所示工作界面。

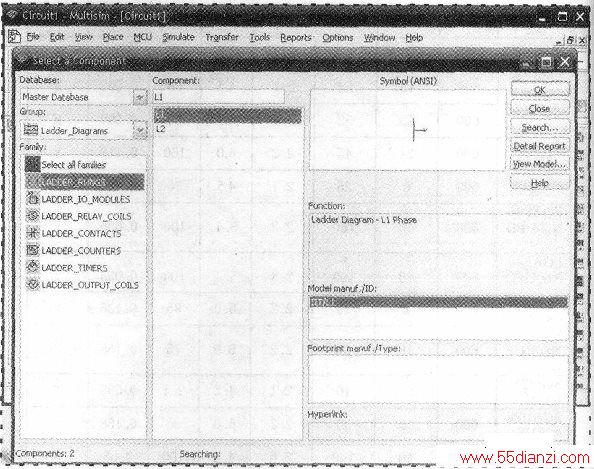

用鼠标点击图中“放置梯形图”工具箱，桌面弹出“SelecteaComponent(选择元器件)”对话框，如下图所示。

在上图中，用鼠标左键点“Family（家族）—F的“LADDER_RUNGS“，双击“Component(元件)”下面的“L1”。对话框关闭后，拖动鼠标把起始母线移至合适位置，点鼠标左键固定元件位置。同样操作把结束母线L2也放置好，如下图所示。

　　在上图中，用鼠标左键点“Family（家族）”下的“LAD-DER_RELAY_COILS”，双击“Component（元件）”下面的“RE-LAY_COIL(继电器线圈)”。对话框关闭后，拖动鼠标把继电器线圈移至合适位置，点鼠标左键固定元件位置。重复同样操作把5个继电器线圈Ml—M5放置好（分别与图1中的KJO—KJ4对应），如下图所示。

　　在上图中，用鼠标左键点“Family（家族）”下的“LAD-DER_JIMES”，双击“Component（元件）”下面的“TIMER_TON”。对话框关闭后，拖动鼠标把继电器线圈移至合适位置，点鼠标左键固定元件位置。重复同样操作把2个时间继电器线圈Tl和T2放置好。

　　再用鼠标左键点“Family（家族）”下的“LADDER_CON-TACTS”，双击“Component（元件）”下面的“RELAY_CON-TACT_NO(常开)”或“RELAY_CONTACT_NC（常闭）”。对话框关闭后，拖动鼠标把继电器线圈移至合适位置，点鼠标左键固定元件位置。重复同样操作把继电器8个常开触点和3个常闭触点放置好。

　　在上图中，在“Group”中选择“EleCTRo_mechanical”在“Family（家族）”下的“SENSING_SWITCHES”，双击“Compo-nent（元件）”下面的“LIMIT_NO（常开）”或“LIMIT_NC（常闭）”。对话框关闭后，拖动鼠标把限位开关的常开和常闭触点移至合适位置，点鼠标左键固定元件位置。

　　全部元器件放置完毕后，点“SelecteaComponent(选择元器件)”对话框上的“Close”按钮关闭。元器件的排列如下图所示。

　　移动元器件时，用鼠标左键点击该元器件，再按住鼠标左键拖动元器件到合适位置，送开按键即可。删除、旋转元器件时用鼠标右键单击该元器件，再在弹出的对话框中选择要做的操作即可，如下图所示。

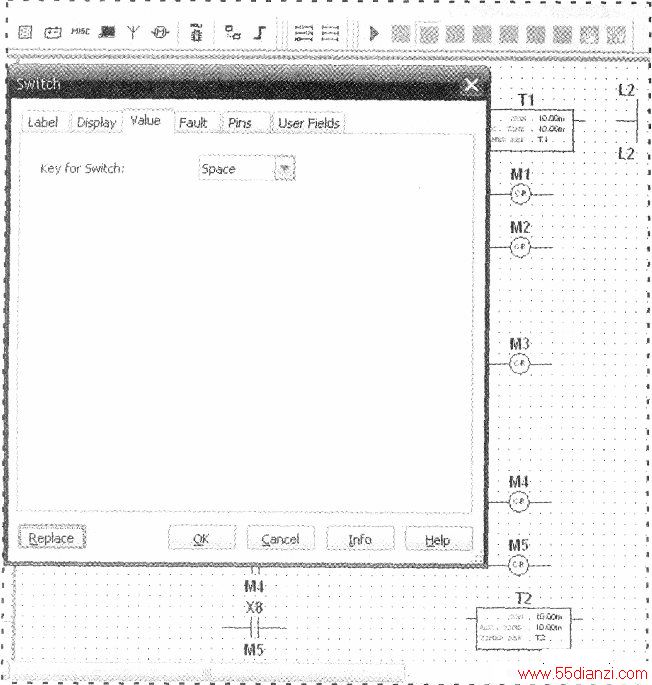

双击元器件修改其属性，如下图所示。参照图1将每个触点或开关的控制与其控制源相对应，并将时间继电器Tl和T2的延时量分别改为3ms和5ms，以方便观察。

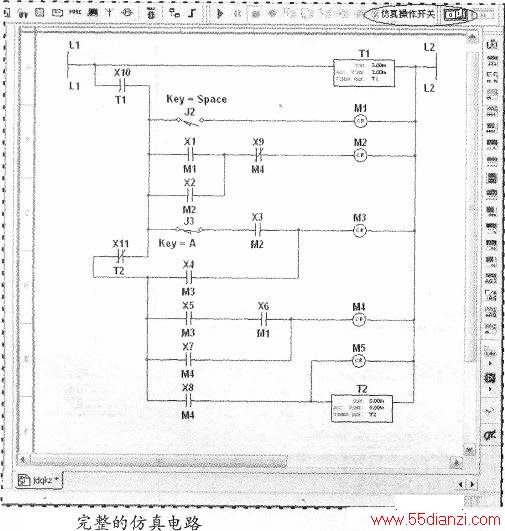

　　连线完毕后的整个电路如下图所示。

　　仿真实验

　　采用Multisim10.1进行仿真。为了便于观察，我们将时间继电器Tl和T2的定时分别设定为3ms和5ms;由于软件中找不到连动的限位开关常开和常闭触点，我们就用两个独立开关Jl和J2来代替，并在仿真中注意其动作先后次序。

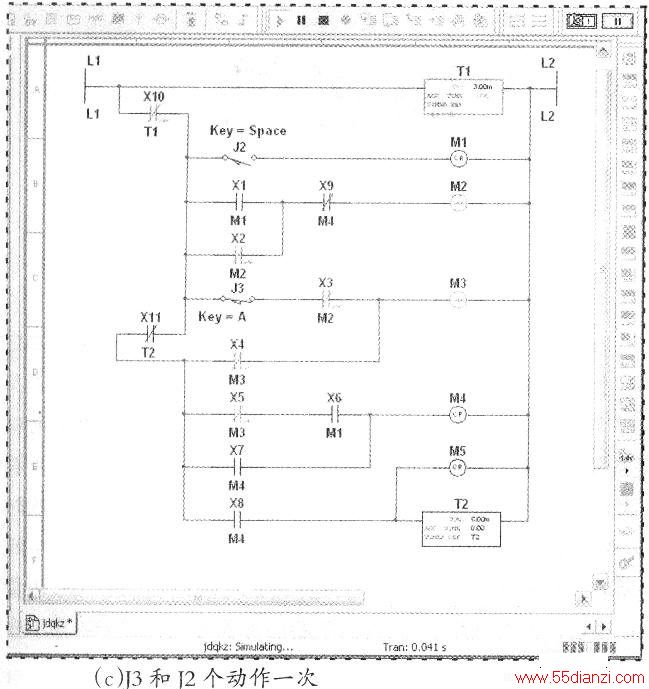

　　合上仿真开关，时间继电器T1得电开始计时，如图(a)所示。延时时间到时间继电器T1动作，如图(b)所示。此时我们可以操作J3和J2，先单击“A”键，再单击“空格”键，再次单击“空格”键，最后单击“A”键，完成J3和J2的一次动作。此时电路状态如图(c)所示。用同样操作，完成J3和J2的第二次动作，此时时间继电器T2得电开始计时，电路状态如图(d)所示。延时时间到，时间继电器T2动作，电路状态如图(e)所示。从仿真结果来看，图1电路符合设计要求。
