一、制作步骤
智能彩灯控制采用的可编程控制器是日本三菱FX2N一64MR型PLC。制作步骤如下。
第一步：PLC接上电源线，L接火线，N接零线。

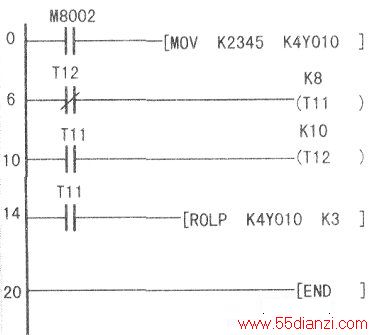

第二步：把下图所示PLC程序编写到三菱PLC专用软件
第三步：编程后，把程序下载至PLC。
第四步：采购灯头、彩灯、绝缘胶布、插头及导线。共16组，每组可以接多个彩灯．本文每组接两个15W彩灯，因此共买了32个灯头，32彩灯，两捆软线(最好买两捆不同颜色的软线，便于区分)，绝缘胶布一卷，插头一个。
第五步：切断电源。

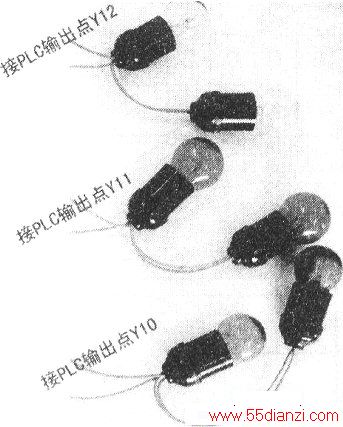

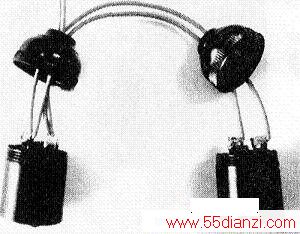

第六步：每组两个彩灯的接线方法如上图和下图所示，共接16组。
第七步：组与组之间的导线连接如下图所示，公共端接电源的零线。

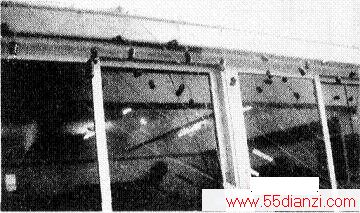

第八步：选择悬挂彩灯位置，如下图所示。

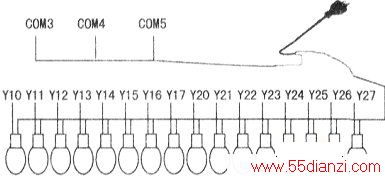

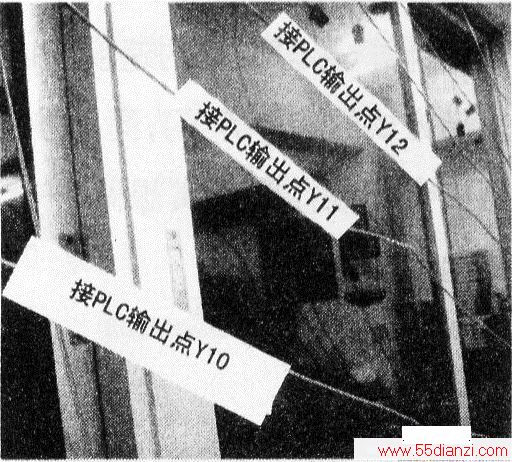

第九步：16组灯的一端分别接Y10、Y1 1、Y12、Y13、Y14、Y15、Y16、Y17、Y20、Y21、Y22、Y23、Y24、Y25、Y26、Y27，如下图所示；

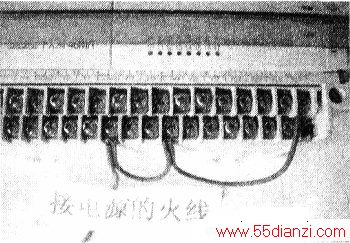

第十步：把COM3、COM4、COM5连在一起，并接到插头一端(最好接电源的火线，可以使不闪灯的回路暂时不带电)。如上图与下图所示。
第十一步：16组连接在一起的公共端接插头另一端(最好接电源的零线．可以使不闪灯的回路暂时不带电)。
第十二步：插头插上电源上电。
第十三步：把PLC上的开关(RUN—STOP)，切到RUN位置即可。
二、程序说明
PLC上的开关(RUN—STOP)，切到RUN位置时，M8002产生一个初始化脉冲。MOV指令将十进制数2345(K代表十进制)送到Y10、Y11、Y12、Y13、Y14、Y15、Y16、Y17、Y20、Y21、Y22、Y23、Y24、Y25、Y26、Y27中。K4Y10中的K代表组．由4个位元件组成；4代表4组，共有16个位元件；Y10代表由Y10开始的16个位元件。
T11产生O．8s延时。T12产生1s延时。目的是产生脉冲信号。
ROI—P是产生循环左移指令，对16个位元件Y10、Y11、Y12、Y13、Y14、Y15、Y16、Y17、Y2E)、Y21、Y22、Y23、Y24、Y25、Y26、Y27产生左移并循环，左移的位数由ROL-PK4Y10K3指令中的K3确定。K3表示一次脉冲信号移三位。
三、程序改进
1．简单的程序修改
随意改变MOVK2345K4Y10中的2345，彩灯就有不同的变化产生。
2．有目的的彩灯控制
如果希望开始哪几盏灯亮，以及一次脉冲信号移几位如何处理呢?
首先要了解十六进制、二进制的概念。我们都知道十进制是到十进一。如9+1-10。同样。二进制就是到二进一，如1+1-10。
十六进制就是到十六进一。如F十1_10(十六进制的数码是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F)。这样我们就可以通过简单的加法知道十六进制与二进制的对应关系。十六进制1+1=2，二进制1+1=10；十六进制3+1-4，二进制11+1=100；十六进制6+1=7，二进制110+1=111，等等。

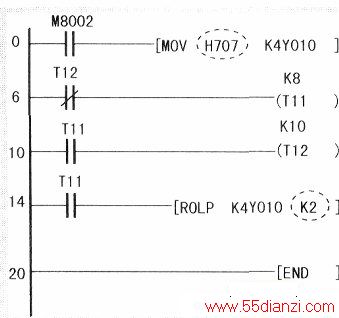

如下图所示，H707(H代表十六进制)与二进制的关系，如下表所示；ROLPK4Y10K2代表一次脉；中信号移两位。
这个程序的意思是：开始Y10、Y11、Y12、Y20、Y21、Y22亮，然后一次脉冲信号移两位并-一直循环。如果是H303，则程序开始Y10、Y11、Y20、Y21亮，然后一次脉冲信号移两位并一直循环。
3．复杂的的彩灯控制
MOVH707K4Y10程序中改变一个H值彩灯都有十几种变化形式。ROL—PK4Y10K3程序中改变一个K值彩灯也有十几种变化形式。
如果在程序执行过程中不断改变H值和K值，那么彩灯可以做到几千种变化不重复，这也是PLC控制彩灯优越所在。复杂彩灯的设计思路如下：

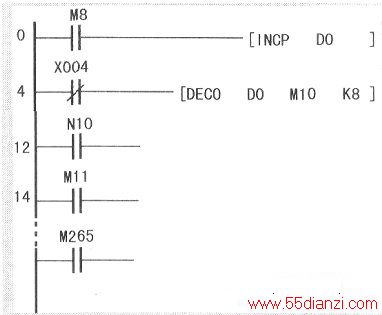

如下图所示，在MOVH707K4Y10程序中改变一个H值，lfqCP自动加1，通过解码指令DECO，达到控制目的。
