简单有趣的LED摇字光棒

　　这款摇字光棒可以显示英文的“HEL-LO”及“WELCOME"等字符串。制作简单，趣味性强。

　　一、电路介绍

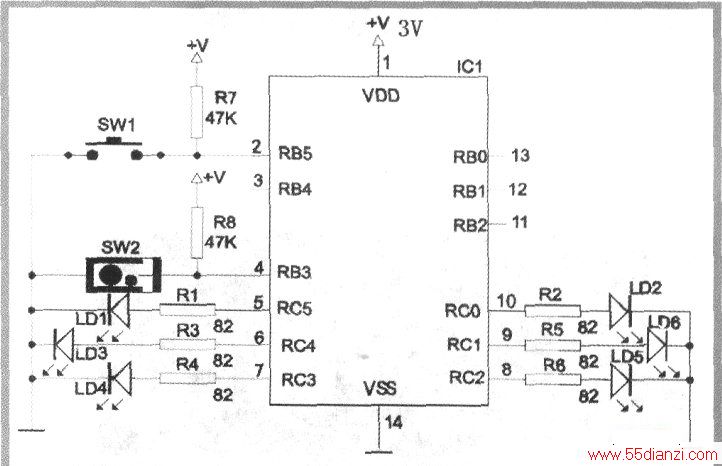

　　电路图如下图所示。电路由ICl单片机PIC16C505—20P及少量的外围元件组成。开关SWl为画面切换按钮；SW2为水银开关，可在摇晃光棒时触发电路工作。电阻R1一R6为发光二极管的限流电阻。电阻R7、R8分别为集成电路触发端的上拉电阻。LDl～6为组字的发光二极管，它们在印刷电路板上排成一条直线。
　　
　　使用摇字棒时，用手握紧光棒，左右摇晃，水银开关就会频繁触发电路，使6只发光二极管按照程序点亮，组成“HELL0”等字符串，如右图所示。

　　二、光棒显示文字的原理

　　光棒利用人眼的视觉暂留效应，显示平面图形。
　　
　　如果6只竖直排列成一条直线的亮点快速水平移动，看起来就不再是一条发亮的光棒，而是一片亮点。如果让6只发光二极管在快速移动的过程中，每个二极管在不同的时刻根据一个图形在该处的状况来发光，由于人眼睛的视觉暂留效应，就可以看见光棒组成了这个图形。
　　
　　光棒组成图形有两个条件，一个是每个发光二极管要按照预先制定的程序定时发光；二是必须按照一定的频率摇动光棒。电路的控制芯片ICl已经内置了多达几十种字符串的程序，使用时可按动一次开关SWl(不要按住不动)逐个选择不同的文字。

　　三、制作过程

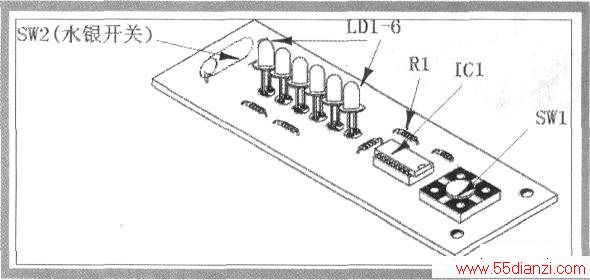

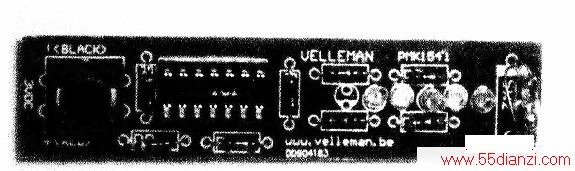

　　在套件提供的印刷电路板上组装并焊接，完成光棒的制作；套件如下图所示。制作步骤如下：

　　

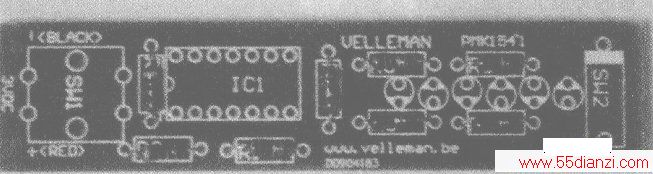

　　步骤1．根据色环辨认82Q和47k两种电阻，再将它们装入印刷电路板，如下图所示。

　　

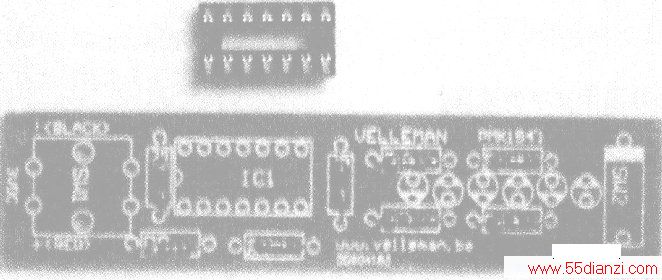

　　步骤2．插入集成电路ICl的插座。要按照印刷线路板上面半圆形缺口的指示方向插入插座。如下图所示。

　　

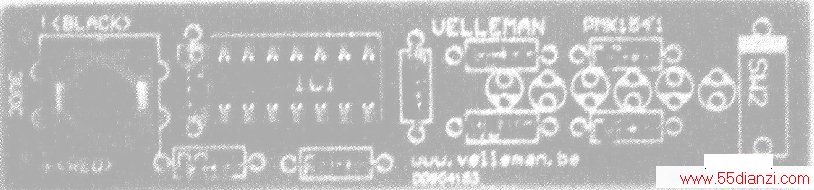

　　步骤3．安装按钮开关SWl，如下图所示。

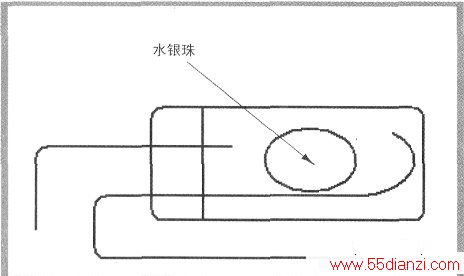

  步骤4安装水银开关SW2。为了保证摇动光棒时，字符串及图形从左到右正确显示，水银开关应大体上水平放置；而且头在右边，接线在左边；如下图所示。

　　步骤5、安装6只发光二极管；要注意二极管的正负极不得接反。二极管管脚一长一短，长为正，短为负。印刷线路板上有两个孔，靠近圆缺的孔为负极，如下图图示。

　　

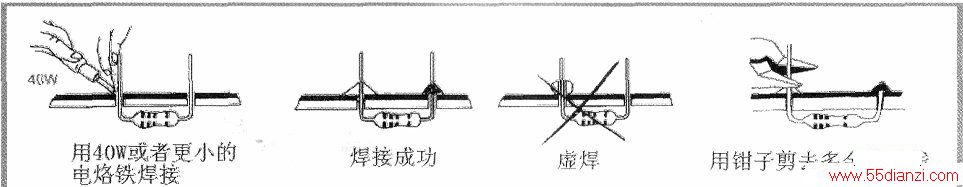

　　步骤6、焊接印刷线路板焊接时所用电烙铁最大不超过40W。以焊接电阻为例，焊接注意事项如下图所示。

　　
　　步骤7、焊接电源线焊接电池盒导线，要区分电池盒两根引线的极性；红线为正极，黑线为负极，分别焊接在线路板相应的焊点上，如下图所示。

　　
　　步骤8插入集成电路ICl，要使IC1上面的半圆形标记与插座上的标记放在同侧，如下图所示。

　　四、通电测试

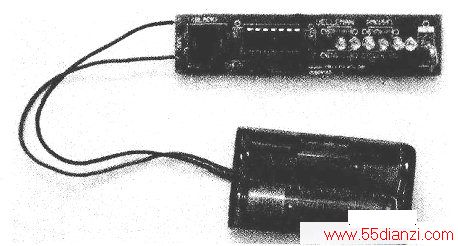

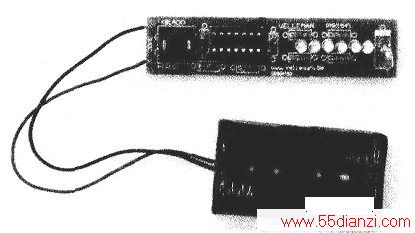

　　在电池盒内装入两节5号电池，即可测试了；如下图所示。

　　为了便于使用，可将电池盒用胶带固定在印刷电路板背面。选一处比较暗的地方，用手握住光棒，左右摇晃，对面的人就可以看到光棒组成的字符串。再按一下SW1，就可以组成另一个字符串。

　　本作品比较简单，仅仅能驱动6只LED灯，这就限制了它的功能。如果要组成汉字，则最少需要16只LED。可以用其他光棒芯片实现这一目标。
　　
　　用更复杂的芯片，通过编程组成所需要的图案。
　　
　　可以用单片机制作摇光棒；根据所要显示的图案编程序灌入芯片。
