一种用发光管制作的小手电筒

　　手电筒是一种常用的照明工具。这里向大家介绍一种用发光管制作的小手电筒，它用电省，使用方便，发光元件寿命长，只要正确使用，几乎长期不用更换发光管。
　　
　　工作原理
　　
　　该手电篙的关键元件是能发白光的发光管。发白光的发光管相比其他颜色的发光管工作电压较高，一般在2.5~ 3.5V。当发光管开始工作时，随着通过电流的增加，发光管的亮度也不断增加，当电流达10mA后，亮度变化不大，但周围原来较暗处亮度增加较多。故确定工作电流在10~30mA左右。
　　
　　由于白色发光管工作电压较高，使用两节干电池电压偏低，电流偏小。这里采用升压电路来提升电压，使发光管的工作电流在正常的范围内。
　　

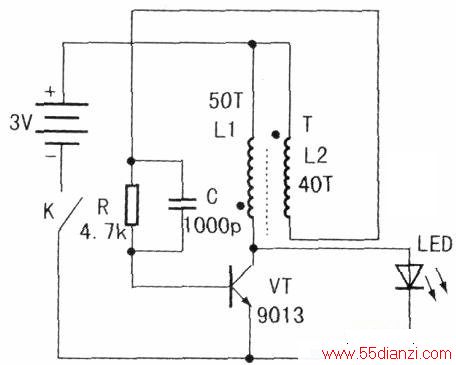

　　工作原理如下图所示，电路总共只有5个元件。由三极管VT、变压器T、电阻R等构成自激振荡器。L1为升压线圈。L2为反馈线圈。工作时，电路产生频率约250kHz的高频振荡，并在三极管集一射极上得到较高的电压，该电压是电池电压和线圈感应电压之和，为发光管LED提供电源。其中电阻R为偏置电阻，电容C用于改善振荡波形。
　　
　　元件选择
　　
　　三极管VT用9013或8050，B在100～150之间。变压器T磁芯用φ9×4x3的高频铁氧体磁环，L1用直径0.21mm的漆包线绕50匝，L2也用0.21mm漆包线绕40匝。电阻用1/8W或1/16W的。电容C用瓷片电容。发光管LED用市面出售的φ5mm高亮度白色发光管。
　　
　　制作和调试由于元件较少，这里不使用电路板，而是直接将元件焊好固定在手电筒内。具体方法是：元件焊接无误后，先用两节5号电池电源连接电路，看发光管是否发光。如果亮度较暗，可以将线圈L2调换个头试一试。用万用表电流档串在发光管上，应有10～30mA的电流输出。
　　
　　工作正常后，找一只小手电筒（必须头部比较大些的），将原来的小电珠的玻璃泡用电烙铁焊下，在小电珠座焊上发光管。把制作好的电路装在手电筒头部并设法联接好导线并用胶水固定。
　　
　　要求改装后，手电筒头旋上，旋下要方便，不能有卡住的情况。这样发光管手电筒即制成。
　　
　　需要注意的是发光管的电流不要超过标称电流值太多，否则会损坏发光管。
