简单易制的电子节能灯

　　简易电子节能灯使用12V摩托车电瓶供电，可作为无照明电设施的车库、蔬菜大栅等照明之用。
　　

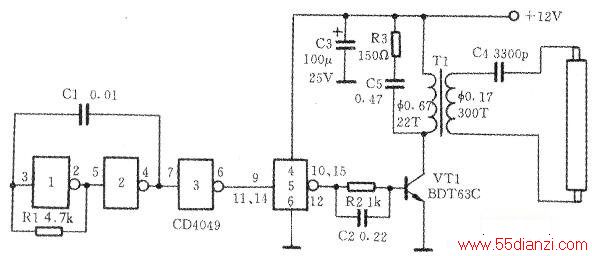

　　电路原理：电路如下图所示。反相器CD4049和Rl，Cl组成方波发生器，振荡频率约15kHz。采用CMOS反相器作振荡器具有振幅大、易起振等优点。为了增大激励电流使用三只反相器并联工作去激励VT1逆变管工作，再推动Tl输出点燃节能灯管。方波电压经Tl、C4等串联谐振后，输送到节能灯的电流波形近似为正弦波。其最大空载峰值电压达350V左右。通过调整C4的容量和Tl磁芯空气隙可点燃5～18W节能灯管。细心调整Tl磁芯的空气磁隙和C4容量可获得与灯管的最佳配置和最佳亮度。经实验测试最佳效率可达84%以上。
　　
　　元器件选择和调整：方波发生器选用输出电流较大的CD4049反相器，VT1选用BDT63C等达林顿三极管，也可用复合管代替达林顿管使用。要求最大集电极电流为5A，耐压100V，频率特性大于10MHz，使用时应加散热片。
　　
　　Tl采用6.5×6El形铁氧体磁芯，初级用φ0.67高强度漆包线绕22圈，次级用φ0.17高强度漆包线绕300圈。
　　

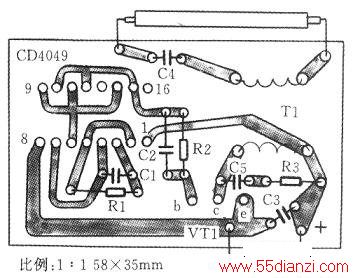

　　电路制作后要根据节能灯的功率，对Tl、C4等参数进行细心调整才能取得好的效果。调整时先将C4取值3300p，然细心调整变压器磁芯的空气隙、并用纸片迭在其中。粗调后再调节C4容量，一般要经过几次调整才能取得较满意的效果。节能灯的功率越大、空气隙也调得越大，C4的容量也越大。空气磁隙调节范围为0.5～1.5mm，C4调整范围为2200～6800p。下图为9W节能灯的参数。该节能灯电路应关断正电源，不要设置关断负电源，否则易击穿VT1三极管。右图是1：1的线路板图。
