用MC1455PIG制作自动循环发光二极管电路

　　这一款自动循环发光二极管电路，它可以用在各种闪烁发光的场合。

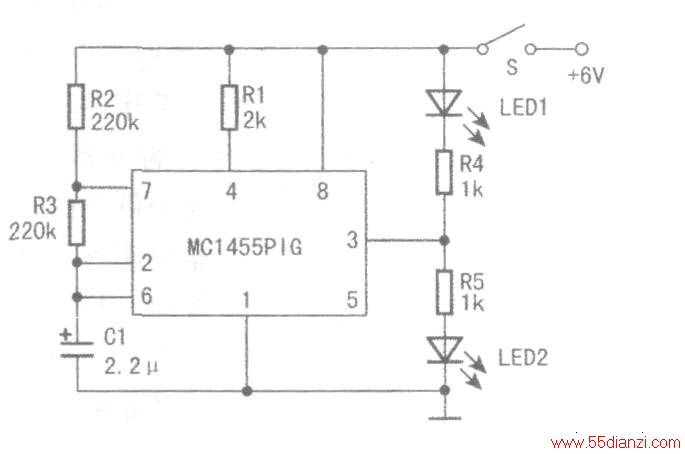

　　电路如图所示，刚接通电源瞬间，MCl455PIG的（2）脚、（6）脚为低电平，由于电容C1刚开始充电，MCl455PIG（3）脚输出高电平，发光二极管LEDI不亮，LED2因正端有正向电压而点亮。随着电阻R2、R3对电容C1充电，电容C1两端电压逐渐升高，当该电压达到约3.7V的阈值电压时，MCl455PIG的（3）脚输出低电平，LED1点亮，LED2熄灭，此时电容C1通过电阻R3和MCl455PIG内部的电路放电，当电容C1两端电压降到2.6V时，MCl455PIG（3）脚电压再次翻转，LED1熄灭、LED2点亮。如此反复，红、绿两只高亮度发光二极管轮流导通与截止。

　　改变电阻R3和电容C1的值可改变LED1和LED2的闪烁频率，增大电阻阻值或电容容量，闪烁时间增长，反之时间缩短。

　　本电路总工作电流为7.8mA~lO.2mA(用VC97数字万用表测得)。
