DIY延时熄灭应急灯

    夜晚突遇停电，四周一片漆黑……。这时，只有你的一盏灯还亮着，当你在1min（分钟）内从容不迫地点亮蜡烛后，这盏灯才会慢慢熄灭。

      一、工作原理

    短时间应急灯的电路如图1所示。H是小功率冷阴极低压荧光灯。当电路接入电网后，220V交流市电经电阻器R1限流、晶体二极管VD半波整流后，将电容器C两端电压充至290V左右，同时通过限流电阻器R2点燃荧光灯管H。停电后，电容器C所储存的电荷便通过R2继续向H供电，使荧光灯管延时燃亮。经过一段时间（约1min），C两端放电电压下降到160V左右，灯管才自动熄灭。

图1 延时熄灭应急灯电路原理图

      电路中，灯管延时点亮的时间长短与C容量和R2阻值大小有关。当C=330μF时，延时时间可达1.5min；增大R2阻值也可增加延时时间，但随着R2阻值的增大，灯管亮度将显著减弱。

      二、元器件选择

      H选用国产3W冷阴低压荧光灯（外形参见图2）。这种灯管由内管和外管组成，内管为放电管，在内管外壁涂上了一层透光的SnCI4电阻层以代替镇流器，在内管的内壁上涂荧光粉，不同的荧光粉可以得到不同的发光颜色。这种荧光灯管的最大特点是：点燃电压低、易起辉、耗电省、不需要镇流器。为便于安装，须为灯管配上照明电路常用的卡口矮脚式灯头。

      VD选用1N4007型硅整流二极管。C用彩色电视机电源电路常用的220μF、400V电解电容器。R1用RTX-1/2W型碳膜电阻器，R2用RTX-1/4W型碳膜电阻器。XP用市售普通交流电两极插头。

      三、制作与使用

      短时间应急灯的装配按照图2所示进行。除荧光灯和电源插头XP外，其余元器件全部焊装在一个用薄木板自制的密闭小盒（体积约65mm×65mm×35mm）内。荧光灯管通过卡口矮脚式灯头用三枚木螺丝钉固定在电路盒面板上；XP则通过长约1m的双股软塑导线引出电路盒外。

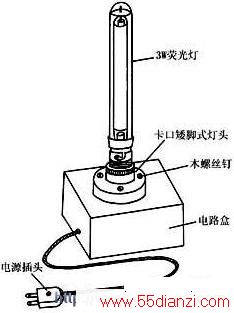

图2 应急灯装配图

      焊装好的应急灯电路无须任何调试便可投入使用。实践证明，荧光灯在直流电压条件下使用时，接管内电阻涂层的一极应与电源正极相连，这样灯管起辉容易。如果通电后荧光灯不亮，可从卡口灯头上取下灯管，旋转180°后再插入灯头即可。
