该
装置的

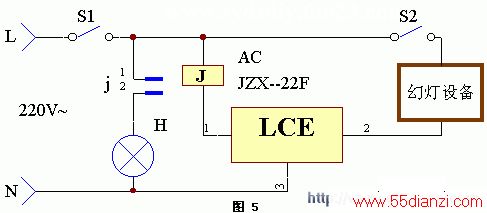

应用电路工作
原理见图5。在放映幻灯或电影、录像时,往往要将室内的照明灯熄灭。放映结束时,又要马上将电灯点亮,利用LCE模块可能很方便地实现这种
自动转换。
当放映
电源开关S2闭合时,交流继电器J立即励磁吸合,其常闭触点j断开,切断了照明灯H的电源,H处于熄灭状态。放映结束时,将开关S2断开,此时继电器J释放,其触点j复位闭合,照明灯H得电点亮。S1是室内电源
开关。
