太阳能灯的设计制作原理与方法

点击数：7899 次录入时间：03-04 11:50:32 整理：http://www.55dianzi.com 照明-彩灯电路

这一块是充电部分

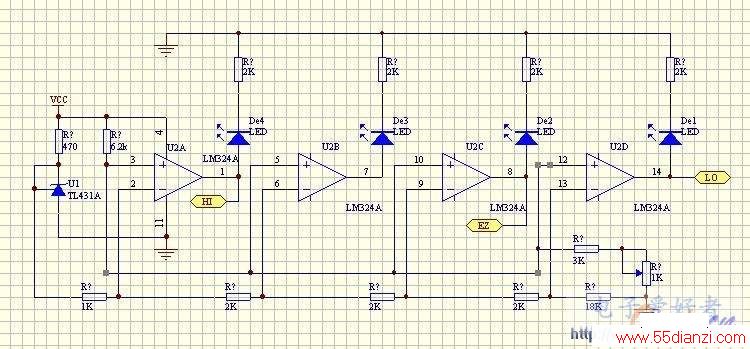

这一块是显示及电压取样部分,过充和过放保护

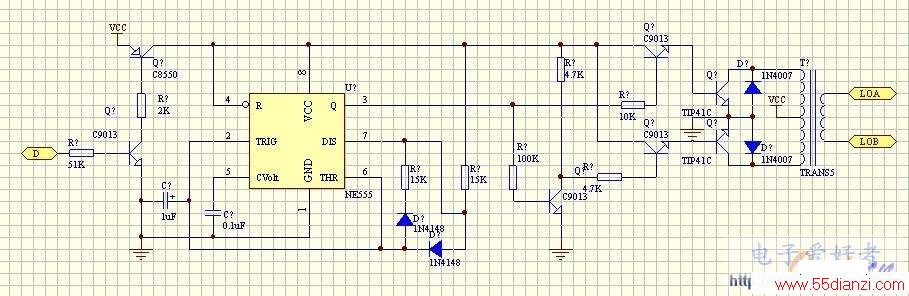

这一块是逆变部分,把6V电转220V

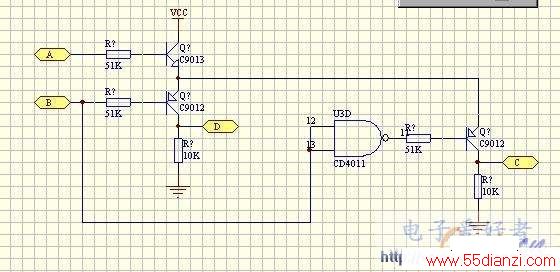

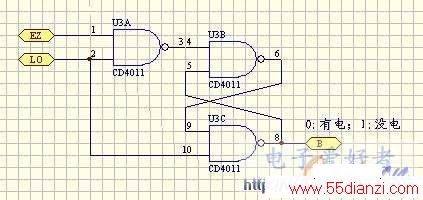

这两部分是电压取值后的比较和控制电路

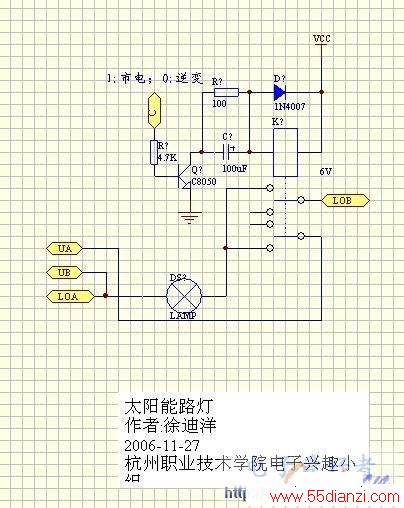

这个是逆变和220V市电转换

这样合起来就是一套完整的太阳能逆变灯
