台灯触摸开关电路的制作

    如果给你家里的台灯加装一个感应式触摸开关，在使用时不仅能给你带来乐趣，还能使你在使用时更加方便。

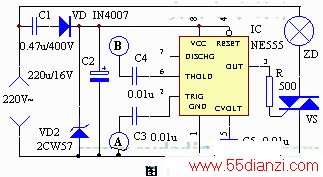

　　台灯触摸开关电路及工作原理该装置电路见图1。当人手碰一下金属触片A，人体上的杂波信号便通过C3加到时基电路的②脚，②脚被触发，整个触发器翻转，③脚输出高电平，输出经限流电阻R加到可控硅控制极，可控硅VS导通，ZD点亮。

　　需要关灯时，用手碰一下金属片B，感应信号经C4加到时基电路的⑥脚，⑥脚被触发，③脚输出低电平，可控硅失去触发电流而截止，电灯熄灭。电路中的C3、C4是耦合电容，又能防止因个别元件的破坏而造成的麻电现象。电路中的C1、C1、VD、VDW组成6V直流供电电源。

     元器件选择与制作

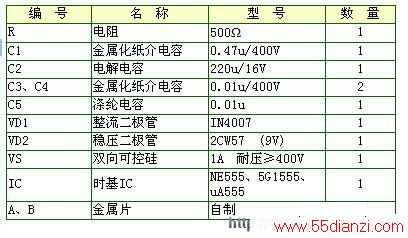

　　 元器件清单见表。
