用SH803制作大功率彩灯程控器

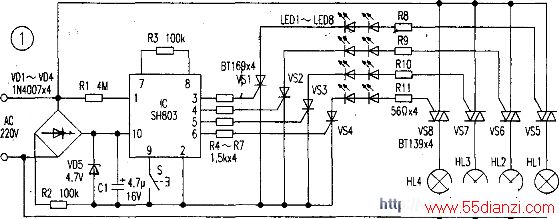

　　SH803是目前智能彩灯专用集成电路，该集成电路采用CMOS硅晶软封装，工作电压4.7V，用它制作彩灯程控器所需外围元件少，花样新颖、制作简单，其彩灯程控器电路如图l所示。

　　一、工作原理
    市电经VDl～VD4整流，R2降压，Cl滤波，VD5稳压成4.7V给集成块IC供电。内部存储8个程序方式，通过按钮S触发，改变IC工作程序方式，使之固定在某一程序上。

　　IC（3）～（6）脚为触发输出端，其触发输出电压受内部程序控制，并通过电阻R4～R7使各路单向可控硅VSI～VS4导通，再由单向可控硅触发大功率双向可控硅VS5～VS8，使其导通。各路彩灯HLl～HL4将按程序方式点亮。LEDl～LED8作为彩灯闪烁方式的指不。

　　IC内部存储的8个程序方式，功能如下：
　　1.开启电源，电路工作在任意方式上，接着循环到方式2～7上，自动循环跳动。2.四灯呈波浪式翻动，并有两种不同速度。3.四灯依次亮，灯1、灯2、灯3、灯4循环，并变换四种不同速度，从单马追逐到万马奔腾。4.相邻二灯。其一灯渐亮，另一灯渐暗。按三种速度依次循环。5.星光闪烁，四灯逐一点亮，闪烁两次；四灯反向逐一点亮，闪烁二次。6.全亮后，四灯同时慢灭，又同时渐明、渐暗、快慢按三种速度循环。7.四灯滚动式闪烁，每灯快速依次闪烁三次，来回滚动。8.全亮。

　　二、制作使用
    本电路输入220V交流电，四路输出。制作时可控硅需安装散热片，R8～Rll的阻值可在27Ω～56Ω间调整。每路彩灯输出功率可达1600W。

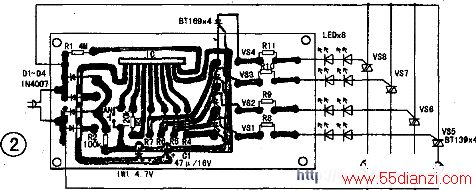

　　如需加大负载功率，可换用更大功率的可控硅。输出切忌短路，以免损坏。图2为印板图。
