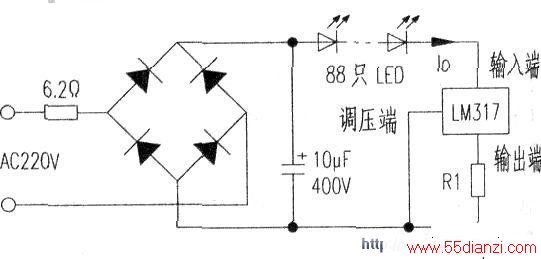

把88颗灯珠镶成一个“福”字，成为一盏灯，这盏“灯”不但可以照亮12平方米的房间，与20瓦日光灯效果完全一样。而且还是一件“艺术品”呢！具体做法是：剪一块直径约25cm的硬纸板（厚度无所谓，有一点硬度即可）。在上面用铅笔画上一个“福”字，沿着汉字的笔画再画上88个直径约3毫米的小圆圈，大致均匀分布在这图形上。每个小圆圈上扎两个孔用来穿进LED灯珠。在纸板背面，把这88粒灯珠全部串联起来，接到整流器上，整个电路如下图所示。
为什么要88粒呢。因为每粒LED驱动电压为3V，全部串联起来260V就能点亮。220V交流电经整流滤波变成直流。空载时应该为310v。可是市电电压往往只达到200V，另外还得考虑有载时的压降和Rl上的压降，所以最多只能串接88颗。
LED一定要买超高亮的、散光的、一致性好的以及光衰小的（最好是亮度为1400～1600mcd的草帽灯或食人鱼灯）。
下图中的LM317和R1构成恒流源。可以保护LED，R1的大小可用R1=120／Io来初步计算，式中Io为LED的额定电流，一般为15—20mA。
为减小光衰可取Io=15mA，算得R1约为80Ω，但需先接好一个模拟电路（右图）来调整，调好后再正式接入图2电路中。全部电路焊好并检查无误方能通电。特别是每只LED的正、负极绝对不能接反。6.2Ω电阻是作为保险丝用的。1—30Ω均可。
