中学物理课“电场”教学中，常用“验电器”检验物体是否带电，并判断所带的是正电荷还是负电荷。由于常规“验电器”很容易受温度和湿度的影响，效果较差。我在长期的教学实践中自制了“验电器”，已试制过三代产品。第一代用电子管，第二代用半导体三极管制作的“验电器”均不理想。第三代采用场效应管等元件制作的“验电器”，无论是冬天、夏天、晴天、雨天使用效果都很好。

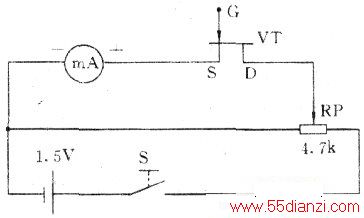

“电子验电器”的电路图见下图。
场效应管无外加电场时，漏极D与源极S之间的电阻值接近一个定值数(l0kΩ)。将场效应管的D、S两极与灵敏电流计、可变电阻RP、电源组成一个闭合回路。闭合电源开关S后，在电源电压作用下，漏极D与源极S间形成漏极电流ID，适当调节RP，使，ID=l/2Ig，（Ig为灵敏电流计的满偏电流），指针将停在满刻度的中间位置。然后将带电体靠近场效应管的栅极G，不需接触。若带电体带负电荷，在它的周围空间形成的电场使场效应管的栅极G立即发生静电感应，形成负电荷的电场，因而导致场效应管漏极D与源极S之间的电阻值增大，漏极电流ID减小，灵敏电流计指针便向左偏转一个角度，因此，必须记住，指针向左偏，被检验物体带负电。若带电体带正电荷，在它的周围空间形成的电场使场效应管的栅极G立即发生静电感应，形成正电荷的电场，因而导致场效应管漏极D与源极S之间的电阻值减小，漏极电流，ID增大，灵敏电流计指针便向右偏转一个角度。特别注意：若将带电体移走后，指针不能回到中间刻度位置，则说明场效应管的栅极G上已有静电对“自制检修电话的小仪器”的改进。
荷存在，必须用手触摸栅极G或将栅极G接地，使栅极G上的静电荷入地，才能使指针回到中间位置。实验结束后应断开电源。

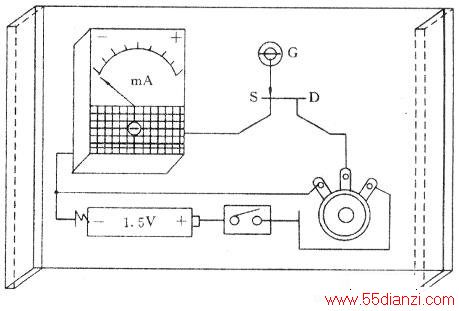

场效应管选用3DJ6、2SK163、2SK168、2SK184、2SK192、2SK241、3SK74、3SK83、3SK123均可，灵敏电流计选用市场上的小表头（几元钱一只），直流电阻Rg约为225Ω/满量程电流Ig约为1.1mA，用电烙铁截去表头的刻度部分，使之完全透光，RP为4.7kΩ旋转式的电位器（可变电阻），作分压电阻，电池用一节5号电池，电压为1.5V左右，S为小纽子开关。全部元件固定在一块长12.5cm、宽8.5cm的透明无色有机玻璃板上，板脚高3cm；用三氯甲烷粘接。栅极G用一颗长3cm的螺钉固定，场效应管固定在有机玻璃的下表面，其它元件均固定在有机玻璃的上表面，线路在下表面连接，如下图所示。
全部元件用电烙铁焊接完好后，装上电池，闭合开关S，调节电位器RP使灵敏电流计指针停在刻度的中间位置，然后将塑料三角板任意一角尖与自己的头皮摩擦几下，塑料三角板尖端带负电荷，将它靠近栅极G（不接触），电流计指针左偏,另用玻璃棒与丝绸摩擦后，玻璃棒上带正电荷，将它移近栅极G（不接触），电流计指针向右偏，移走带电体后，指针又回到中间刻度位置，最后切断电源。
