下面介绍的这款恒温控制线路，其温控范围在50℃—120℃，如果将其中的电热元件用电热丝缝制在耐热布上，并将电热布贴于塑料容器的外侧，就可做成一种电热容器。这种电热容器的温度调节在适合的值上，并在容器中置人护肤蜡，待蜡熔化后，用来浸手、浸脚，可以起到良好的护肤效果，尤其对北方地区有些人脚部皮肤干裂，有良好的治疗效果。有兴趣的读者可根据此电路制作一试。

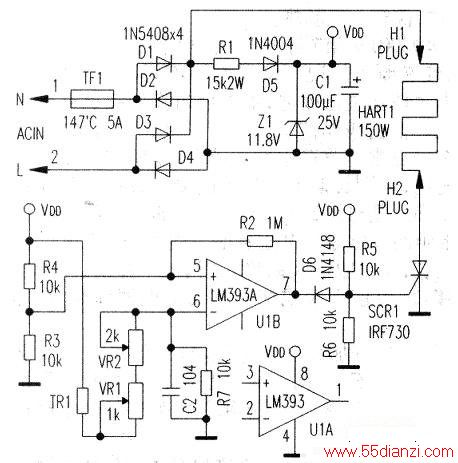

该电路的原理十分简单，用双运放LM393的单边作比较器，当温度较高时，运放Ul输出低电位，经D6将可控硅SCR1控制极拉低关断可控硅。(按：SCR控制极拉低，似无法关断SCR)。
该电路的元件参数如下：IC可用任意型号的普通双运放或单运放，如358等；VR2为可调电阻，接在PCB上，预调温度值；VR1为电位器，可装在控制面板上，作为使用者平时调节温度之用；TR1为热敏电阻，笔者选用的是三晶敏感元件公司的普通温型的热敏电阻，其25℃时的阻值为24kΩ；TF1是温度保险丝，其熔点温度应为1200C ~1470C，电流≥5A；在安装中，一定要注意热敏电阻和温度保险座应当良好地接触盆体的塑料。其方法是各用两片小塑料片，贴于盆体外侧较平整的地方，两片塑料的中间留一凹槽，其大小正好可以放进热敏电阻或温度器险，放好后，用硅胶将这两个元件封固结实。热敏电阻放在远离电热丝处，但又在蜡液高度的2/3处。壳体的外侧，温度保险要离开电热丝约3 ~5cm，只要紧贴塑料就可。另外要注意的是：1．测试时，容器中一定要放入水或蜡，避免于烧；2．容器绝缘要好。安全的方法是待蜡熔化后拔下电源再去使用。
