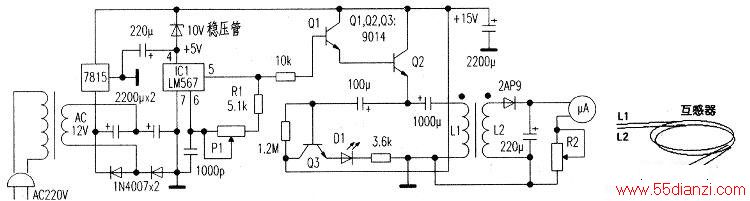

此电路如下左图所示。IC1构成一个方渡振荡器，其输出的方波信号经Ql、Q2组成的达林顿射极输出器阻抗变换后，再输送到测试线圈L1上。L1与L2是一个仅有三圈的双线并绕互感器，待测磁心就被套在里面，次级L2感应出的电压经锗二极管整流后送到微安表上被显示出来。一般来说，随着频率的增高，微安表上显示的电流值也跟着增大，质量好的磁心这种变化很明显；质量不好的（即导磁率低、频率特性差的）这种变化便不明显。
测试者可预先找一些已知性能的磁心，绘出测试频率和表头电流的变化曲线，作为未知被测磁心的比较参考，以便判断被测磁心的性能（E形、口形、罐形等）。
电路中的电位器Pl是调节频率用的，故应装在面板上，先用示波器校准，画上频率刻度。
电位器P1串联电阻R1后，频率调节的范围要在20—100kHz，若不准确，则应调整R1的阻值。微安表表头笔者用的是500μA的，所以不必串R2，若采用300μA以下者，则要串一个适当的可调电阻R2。因为Q3的作用，只要振荡器工作，发光二极管D1就会点燃，故D1可以装在面板上充当指示灯。L1与L2是用一条约70cm长的普通电灯花线（双线）绕三圈做成的空心无骨架线圈，见下右图所示。
电源部分由于手头没有220V变18V的变好采用倍压整流电虽大，但整个电路故无妨。
