声光数字电平检测器的制作

    本文介绍的是用一块555时基集成电路和少量外围元件组成的声光数字电平检测器电路。该检测器实际使用效果良好，制作简便。

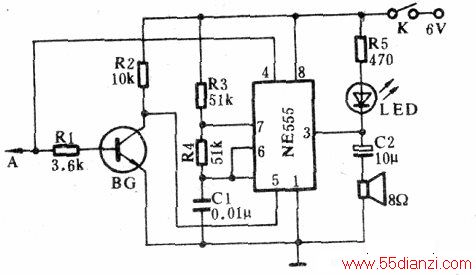

    检测器电路原理如图所示。当探针A悬空时，三极管BG截止，时基电路NE555的控制端5脚处于高电位，由NE555、R3、R4、Cl组成的受控音频振荡器不起振，扬声器无声，且NE555的3脚输出高电平，LED截止不发光，即检测器无声无光。当探针A接触逻辑“O”电平时，NE555的复位端4脚呈现低电平，电路复位，使音频振荡器仍然不起振，扬声器还是无声，但这时NE555的③脚输出为低电平，LED导通发光，即检测器有光无声；当探针A接触逻辑“1”电平时，NE555的④脚变为高电平，BG导通使NE555的⑤脚变为低电平，受控音频振荡器起振，扬声器发声，同时LED闪烁发光，即检测器有声有光。当探针A接触是连续脉冲时，LED和扬声器将交替工作t即分别作出声光指示。

    该检测器的探针A可用一根合适的铜丝自制，三极管选用3DK3或3DK7开关管，LED用红色发光二极管，电源可选用6V迭层电池。全部元件装置在一台袖珍收音机机壳中。安装时，注意选择发光二极管和扬声器在机壳上的位置，将探针和接地线从机壳中引出。
