本文介绍的由CMOS电路构成的功率调节器，可以对灯具、电热器具、电扇等的功率进行调节控制，用途十分广泛。它电路简单，成本低廉，很适合于电子爱好者自制。
电路工作原理

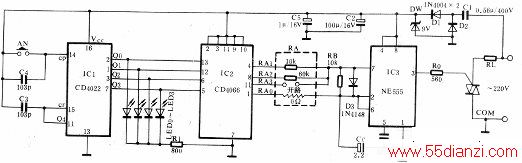

该功率调节器的电路原理如图所示。市电经电容Cl降压后，由Dl、D2整流，再经DW、C2稳压滤波后得到9V直流工作电压。接通电源时，由于C3、C4的作用，IC1(CD4022)的复位端得到一个脉冲信号，电路自动复位；同时，CP端（14脚）也得到一个脉冲信号，电路处于初始状态，Q0（2脚）输出高电平。此后，每按一次AN按钮，CP端均能得到一个脉冲信号。按照图中接法，IC1输出的高电平将在Q0、Q1、Q2和Q3间循环出现。同时，LEDO、LED1、LED2、LED3被循环点亮，以指示相应的挡位。
IC2(CD4066)是四位电子开关。在电路中IC2被接成四位选择器。由IC1送来的控制信号(QO～Q3)，分别控制并选择相应的输出端口。IC3(NE555)被接成间接反馈型无稳电路。因此，IC2输出端所接的电阻可直接控制IC3产生不同占空比的脉冲信号，此信号可通过可控硅达到控制输出功率的目的。
IC3的工作过程是这样的：刚通电时，由于c0上的电压为零，输出端3脚为高电平(Vo=1)，DIS端7脚开路，电源通过RA、D3向c0充电。当c0上的电压上升到大于2／3Vce时，3脚电位状态翻转，输出低电平(vo=O)．同时，DIS端7脚接地，c0开始放电。放电的通路是CO→RB→DIS→地。充电和放电的时间常数分别是t1＝0.693RACO和t2＝0.693RBCO。如按电路图中元件值计算，t2＝15ms。
该电路的功率调节具有如下几种情况；设电路满输出功率为PL，实际输出功率为Po。
当IC1的Q0=1（输出高电平）时，IC2的①脚被选通，即RA=O，电源经IC2电子开关直接对c0进行充电，IC3的3脚输出状态瞬时间被锁定(vo=O)，可控硅被关断，Po=O，无输出功率。
当IC1的Q1、Q2分别为高电平时，IC2的4、8脚分别被选通，通路等效于RA=RB及RA=6RB两种情况，其输
算，电路的输出功率Po=25%PL和Po=75%PL。
当IC1的Q3为高电平时，IC2的11脚被选通，等效于RA开路，电容co上的电荷将通过RB、DIS端放电，最后使IC3的⑧脚输出稳定在高电平上，可控硅处于全通状态，则PO=PL，即电路满功率输出。
由以上分析可知，本电路有两个主要特点：①自动复位功能，电路在刚启动或断电后来电时，均自动处于零功率输出状态，从而避免其它意外情况的出现。②无干扰。本电路是通过控制触发脉冲的占空比来实现对町控硅的控制的，可控硅只工作在全通与全关两种状态，不会对其它家用电器产生干扰。
安装及应用
本功率调节器的电路简单，外围元件少，只要所选元件优良，安装正确，不用调试，即可工作。图中AN为微动轻触开关，也可用导电橡胶代替。LEDO～LED3均使用φ3红色发光二极管。Cl的耐压不应低于400V，容量视可控硅型号而定，图中数据可满足5A以下可控硅使用。电阻均采用1／8W小型金属导膜电阻。焊接集成块时，烙铁要可靠接地。
本电路应用十分广泛，下面简述几例，仪供参考。读者可根据需要，适当调整RA、RB的参数，使它更符合自已的要求。
1．电热器具的控制。笔者将本电路应用于普通电热锅，使其增加炖、煲的功能，花钱不多，但提高r电热锅的档次。若长时间使用，还能节约大量的电能。
2．灯具的调光。将本电路置于台灯或吊灯内，灯泡接于RL位置，即增加了调光功能。根据调光的亮度可适当选择RA的数值。
3．风扇的调速及模拟自然风。本电路可直接应用于台扇、吊扇、落地扇的调速，不必作任何改动，只需调整一下RA、RB、co的参数。如选取RB、RAO、RA1、RA2、RA3分别为100kΩ、50kΩ、100kΩ、150kΩ、200kΩ,co取值100μF，可使电扇具有模拟自然风的功能。
