一款实用的电子计数装置的设计与制作

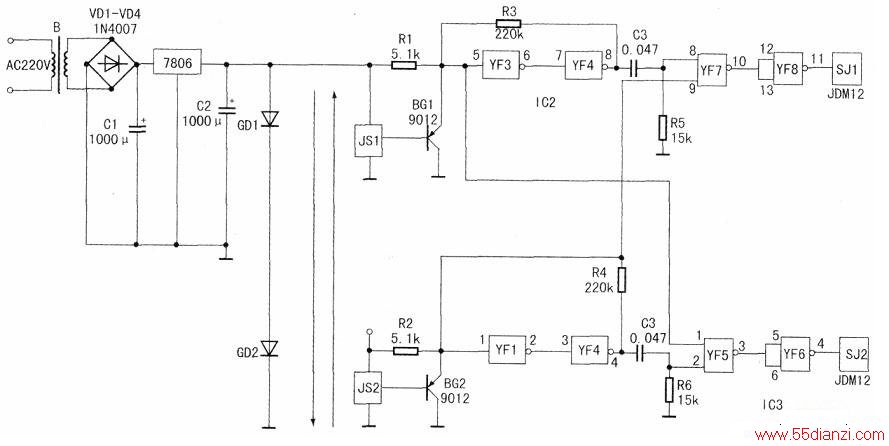

　　这款电子计数装置的电路如附图所示。
　　
　　一、工作原理
　　
　　本电路的电源部分为最普通的220V降压桥式整流、稳压块稳压的方式输出的6V直流电压给整机提供电源。如电路图所示，当皮带运输机上没有物料通过时，激光管GD1、GD2的光线不受遮挡，接收器JS1、JS2均工作，其发射极保持低电压，门电路及计数器均不工作。当罐头瓶入炉时，首先挡住GD2发出的光线，接收器JS2停止工作，输出高电平，三极管BG2截止输出高电平。该电压分为两路，一路给与非门YF7的⑨脚，另一路通过与非门YF1、YF2两次反相，给电容C4充电。当罐头瓶继续向前移动，挡住GD1发出的光线，接收器JS1停止工作，输出高电平，三极管BG1截止，输出高电平。亦分两路：一路通过与非门YF3、YF4两次反相给电容C3充电，进而在YF7的⑧脚上产生一个高电平，YF7输出低电平，经与非门YF8反相，在YF8的(11)脚输出高电平，使正向计数器SJ1计数一次。与此同时，三极管BG1输出的另一路高电平也加在YF5的①脚上，但由于C4的容值很小，原来由BG2、YF1、YF2输给YF5的②脚的高电平已经过去，所以YF5的①、②脚呈现高低电平，YF5输出高电平，经YF6的反相，SJ2不工作。
　　
　　同理，罐头瓶出炉时，也会先后挡住激光管GD1、GD2，使接收器JS1、JS2先后工作，最终使反向计数器SJ2工作，正向计数器SJ1不工作。
　　
　　二、制作
　　
　　1．GD1、GD2最好选用激光二极管，如果用普通红外线发光二极管，则因其较强的散射性，易引起误动作。可直接用市售的一种儿童激光玩具改造，既方便，又便宜；另外．IC2可选用CD4009，IC3可选用CD4011。
　　
　　2．在皮带运输机计数外应加一个50-100cm的]［型钢板，以保证罐头呈单排通过计数装置，以不至因罐头瓶体重叠而出现漏计现象，同时还可以将激光管打孔安装在上面。
　　
　　3．激光管的安装高度应以罐头瓶颈高度为准，两激光管安装间距应略小于罐头瓶瓶颈宽度。
　　
　　4．两个三极管BG1、BG2是易损件，应经常检查。
　　
　　经过半年多的实践，效果一直很好。
