用555集成电路做的桥式驱动电路

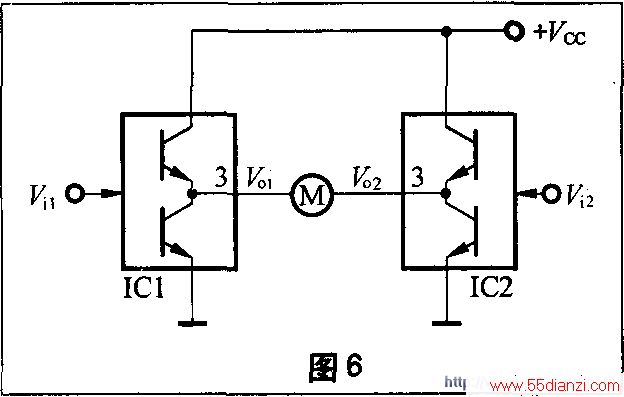

    如图6所示，由 两个555时基电路(IC1、IC2)组成，电动机M接在IC1与IC2两个输出端之间。图6中标出了IC1、IC2的输出级电路，Vi、Vi2为控制信号，Vo1、Vo2
为输出信号。当Vi1=0、Vi2=1时，IC1的上晶体管和IC2的下晶体管导通，Vo1=VCC、Vi2=O，电动机M正转。当Vi1=1、Vi2=O时，ICl的下晶体管和IC2的上晶体管导通，Vo1=0、Vo2=Vcc，电动机M反转。桥式驱动电路可以方便地实现电动机的正、反转控制。
