此款告知器是集声、光、无线电遥感为一体，适合抛竿使用，经过多年的实际使用，效果很不错。
一、电路构成和工作原理

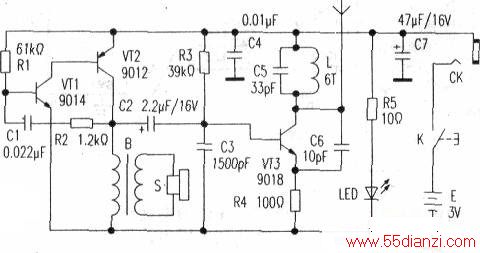

该电子告知器由：音频产生和声响电路、超高频振荡和发射电路、发光显示电路、电源和传感器等几部分构成，电路图见下图．传感器见右图。
由下图可知：VT1、yr12、Rl、R2、CI构成互补音频振荡器；VT3、L、C5、C6、R4构成超高频振荡器：R5、LED构成发光显示电路。E、K、CK及传感器构成供电电路。其工作原理为：当按下开关K及传感器动臂受外力的作用与定臂接触，电路得电工作。音频振荡器振荡：产生音频信号，此音频信号一路经变压器B初级线圈，在B的次级线圈里感应出音频信号电流推动听筒S发出响声；一路经C2耦合到VT3的基级，使VT3的c.b间结电容发生变化。对VT3组成的超高频振荡器产生的信号进行调制，实现调频。调制后的信号由天线发射出去。频率落在88MHz~108MHz,用带有调频波段的小收音机接收，接收距离约50m：
二、原件选配及制作
该电子告知器要求不高，故对原件没有特殊要求。VT1用3DC6或9014、β>50;VT2用了3AX31或9012 β>80; VT3用9018 Ft>300MHz p>100：C2、C7用小型电解电容，其他电容均用瓷片电容：电阻用功率为1/8W小电阻，L用φ0.51mm漆包线，在φ3.5mm钻头上绕6圈脱胎；LED用φ5mm发红光的草帽管：开关K用小型自锁按开关；CK用φ2.5mm插座：电源E用两枚纽扣电池：变压器B用半导体收音机上的小型输出变压器，倒过来用。为了减小体积和重量，发音部分没有用喇叭，而是用旧电话机手柄里的听筒S代替，效果很好，响声洪亮。未说明的均按图中标注数值，天线用30cm~40cm软导线。
将下图中的元件（除E、K、CK、S外）装在一块3cmx7cm自制的线路板上。焊接时，元件腿尽量要短．焊点要圆滑，只要元件没有质量问题，焊接无误，无需调试，即能工作。如要调试，VT3基电极电流调4mA即可。将电路板以外的所有连接导线接通，打开电源(临时短路CK)按下开关K．S应发出呜叫声，LED应发光。打开收音机在FM88MHz~108MHz波段内应收到电子告知器的呜叫声，否则应检查装配电路。
将电路板及其它元件，装入～个合适的塑料盒内。本人使用的盒子为上部透明的眼镜盒，在盒子一头装传感器插座CK，用双面胶靠近插座将听筒S固定好，在盒子另一头将自制的纽扣电池卡夹固定好，并在右侧装好按开关K。并在上盖S两侧用φ3.5mm钻头平行分别各打三个出音孔，没有钻头热烫也行。因盒盖是透明的．LED不用伸出盒外，将所有连线接好，把电路板装入盒内，井固定好。将天线引出盒外，盖好盖子。剪一块魔鬼贴粘在盒子底部（在竿子上固定盒子用）．电子告知器即告成功。
三、传感器的制作

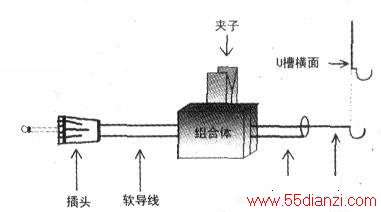

传感器的结构见右图．由插头、软导线、组合体、传感定臂、传感动臂组成。
插头用φ2.5mm同心插头，软导线最好用细导线（例如通讯电缆中的导线）长度根据抛竿的长度自行选取，定臂用2mm交流电护导线中的铜线，截取长度15em．动臂用φlmm或1.2mm的钢丝截取长度30cm．将铜线和钢丝的表面氧化物清除干净（有条件最好电镀一下）．井在一头各焊上一根细导线：组合体用厚度3mm的塑料板裁取2cmx3.5cm两块，在每一块板的中间刻两条间距为6mm的纵向小槽，将焊好导线的铜线和钢丝放在槽中，用A、B胶将两块塑料板粘合在一起。待牢固后将定臂铜线一头绕动臂钢丝做一个巾lcm的圆环。动臂一头做向左侧横向U型槽．宽度约为lcm。用一只竹制衣夹，用胶粘在组合体的左侧。最后将细导线与插头焊接好，传感器即做好。
四、电子告知器的使用
在使用前将抛竿线轮上前方的竿子上粘一块魔鬼贴，将抛竿抛入水中，将电子告知器底部魔鬼贴与竿子上魔鬼贴粘在一起，将传感器夹在抛竿梢适当位置，将竿梢放在U型槽内，收紧鱼线，调定臂使动臂在圆环中心，将插头插进插座内，按下开关K，一切就绪。
