适合业余者自制的密码锁

　　此款密码锁具有一般密码锁所无法比拟的优点，只用一块集成电路和最少的元件组成，电路简单，无线电爱好者容易制作。这种结构的密码锁具有良好的安全性，也可用于汽车发动机的启动开关。
　　

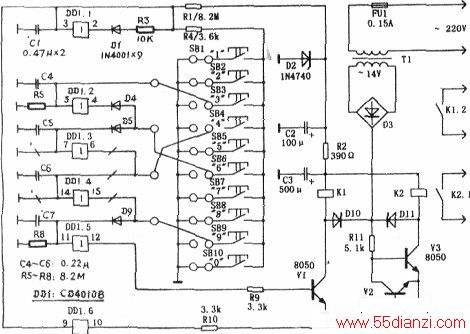

　　密码锁包括十只按键、锁板及执行机构，执行机构是一个电磁继电器，用以拉动门锁闩。若附加信号系统，当键人错误选码时，系统将发出声光报警信号，可根据需要选择。密码锁电路如图所示，密码可由0至9的4个数字组成，由按钮SB1-SB10选择，共计3649种码，没有使用的按键必须与公共地连接。电溅通时，电容器C1经电阻R1充电，约5秒后DD1.1转换为1状态，DD1.1、DD1.6的输出端为高电平，密码锁准备就绪，可键人密码。当按下SB3时，DD1.1输出端的高电平经二极管D1，电阻R3、R4和SB3加至DD1.2的输入端，SB3释放后，电容器C4经电阻R5放电期间，DD1.2输入端的高电平约维持2秒，此时需按下第二个按键（本电路为SB6，之后为SB4、SB9)，此时高电平加至DDl.3输入端，依次类推。最后一个按键按下后．DDl.5输出端的高电平使晶体管Vl导洒，继电器Kl动作，其触点接通执行机构（图中没有画出），工作时间5秒，即为电容器C7的放电时间。
　　
　　当码选择颊序不对及按动按钮的间隙大干2秒时的工作情况是怎样的？假设首先按SB4键，电容器C1很快经电阻R4、按键SB4、二极管D6及DD1.3的输出端放电（此时DD1.3输入、输出均为低电平）。按下无效键也导致C1放电，闭锁，DD1.6的输入和输出端为低电平，晶体管V2截止，V3导通，继电器K2动作，其触点接通信号装置发出报警信号。如果不知道密码及锁的工作原理，继续按动按键，电容器C1只能放电，因而保持闭锁状态，为了使锁准备就绪，必须5—6秒钟不按动按键。
　　
　　电路中的二极管D1防止电容器Cl经DDl.1的输出端放电，二极管D4、D6、D8防止高电平传输到下级输入端，二极管D5、D7、D9不允许电容器C5、C6、C7放电。
　　
　　如果不须报警，DD1.6、R10、R11、V2、V3、R2、D11可以取消，此时DD1.6的输入端应接公共地。
　　
　　只要构成密码锁的元件良好，不需调整即可工作，延迟时间可以通过定时电容器C1、C4－C7容量予以调整。
