简单易制的停电报警电路

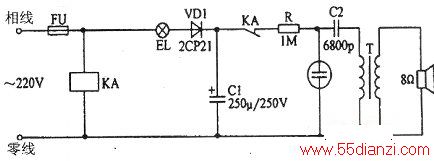

　　有时，当电源因故停电时，需自动报警，以告知人们尽快排除故障。下图所示是一种停电报警器。当电源正常供电时，KA继电器吸合，从而使KA常闭触点断开，这时电源通过指示灯EL、二极管VD1向电解电容C1充电。当电源因故障停电后，继电器KA释放，KA常闭触点闭合，使电解电容Cl向声光报警电路放电，氖泡发光，扬声器发出报警信号，报警时间为5～6min。
