目前，不少学校用上了作息铃自动控制器，给学校工作提供了不少方便。该装置普遍采用220V市电供电，市电一旦消失，它停止工作。实际使用中停电现象是无法避免的。每当停电，值班人员往往无法及时知道，不可能预先做好手动打铃的准备工作，有时便发生拖延上下课时间的现象。同时，停电后恢复供电，门卫人员也无法及时知道，不可能及时操作启用作息铃控制器，降低了装置的有效运行率。针对这种情况、我们无线电兴趣小组的同学齐心协力，共同攻关，终于成功地制作出多种形式的停电来电告知器，直接用耳朵的听觉鉴别“停电”和“来电”，直观明了，不仅解决了实际问题，还大大提高了同学们热爱科学的兴趣。下面将成功的电路介绍出来，供有类似供电情况的单位参考选用。

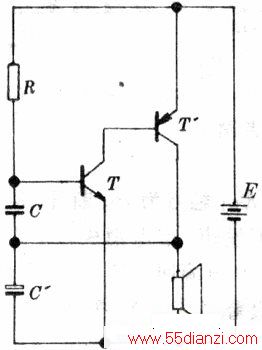

在介绍电路之前，请大家先了解一下典型音频振荡器的有关现象。电路见上图。当你接通电源，振荡器立即起振，喇叭中发出响亮的报警声。当将电阻R从lOOkΩ改为50kΩ．你会发现喇叭中前后发出的两种音响截然不同。当将T的上偏置电阻R断开时，你会发现音响声立即消失。当接上R电阻，用导线将电源R的负极引接到三极管T的基极时，你也会发现振荡器停振，音响消失。下面我们介绍实用电路。

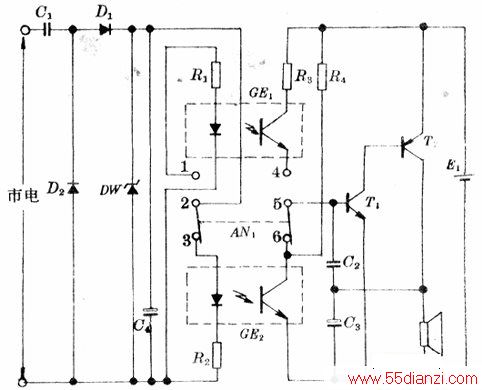

一．无触点停电来电告知器
电路如上图所示。电容器Cl、二极管D1、D2和稳压二极管DW组成交流降压半波整流、稳压电路。AN1为双刀双掷钮子开关。GE1、GE2是同一片集成电路中的两组相互独立的光电耦合电路。当GE1或GE2中的二极管通电发光时，则与之组合的三极管导通，其c、e极间相当于短路。反之，二极管不通电发光，则与之组合的三极管截止，c、e极间相当于开路。余下的部分构成音频振荡器。
工作原理：
市电正常时，AN1开关处于2.3接点接通、5.6接点接通的状态。DW两端的电压通过AN1的2.3接点并接在GE2内部的发光二极管和与其串联的电阻R2两端。GE2中的二极管发光，内部三极管受光导通。电源E1的负极经GE2中的e、c极、AN1的6.5接点接入三极管T1基极。Ti反偏振荡器不工作。
GE1因电阻R1上端悬空（即AN1的1脚开路）不参于工作。
当市电突然停电，DW两端电压随之消失。GE2中的发光二极管熄灭，内部三极管截止，此时电源Ei的正极经电阻R4、AN1的5.6接点向T1提供正向电流，振荡器起振工作，喇叭中发出停电的告警声。工作人员得到停电消息，将AN1拨至上方（即接点1.2接通、接点4.5接通）的位置。此时，T1基极与GE1内部三极管的发射极连通。由于停电，GE1内部三极管截止，故T1基极对外呈现无偏压，振荡器停振，报警声消失。工作人员可准备实施手工打铃工作。
当市电在某时刻恢复。则DW两端电压将通过AN1的2.1接点并接在R1和GE1内部发光二极管串联支路的两端。GE1中二极管发光，内部三极管导通。E1电源的正极经R3、GE1中三极管c、e极和ANi的4.5接点加至Ti的基极，同样使T1三极管获得正向电流。振荡器又一次工作，喇叭中发出来电的报警声。工作人员得知来电了，只需将AN1拨至下方，报警声将消失。此后，工作人员可对作息铃控制器进行有关的复位、操作、启动，让它及时运行。由于R3与R4之间的阻值相差一半，故两种情况的报警声调差别较大，区别非常容易。
元件选择：
Cl用047μf.400V无极性电容。C2为0.01μf，耐压无要求。C3为音量提升电容，容量在4.7μf～10μf之间皆可。D1、D2选用IN4007整流二极管。DW为2CW104（旧型号2cw21B）硅稳压二极管，R1、R2为发光管的限流电阻，阻值皆为510Ω，功率为0.125w。R3、R4的阻值分别为50kΩ和100kΩ。T1可甩型号有：3DG6、3DG30、3DG130、3DG12、3DK2、3DK4等。T2可用型号有：3AX3l、3AX7l、3AX8l，当用3CG14、3CG2l、3CG5等PNP硅材料三极管代用时，请将C2改用0.lμf，这样才能保证报警音量足够大。电源E1用四节一号电池串联使用。喇叭选用8欧的。GE1、GE2选用MCT66，其出脚顺序及内部组成见下图，也可换用其他型号的光电耦合器。

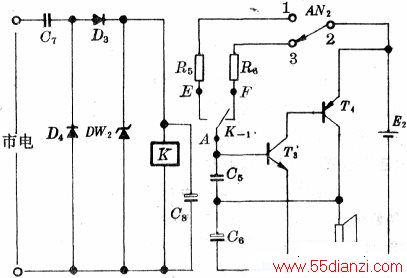

二.有触点停电来电告知器
电路见下图。K为直流继电器。K-1是继电器K上的一组转换触点。AN2为单刀双掷钮子开关。
工作原理：
有市电时继电器K吸合。K-l触点变成AE接通、AF断开。T8无偏压，振荡器不工作。市电消失，K失电释放，K-l复位到AF接通、AE断开。E2的正极经AN23.2脚和电阻Ra提供T3基极偏流，喇叭里发出停电报警声。当将AN2拨到1.2脚相通（此时2.3脚断开）报警声停止。当恢复供电。K再次吸合。
K-1触点转为AE接通、AF断开。E2的正极经AN2的1.2脚和电阻R5向T3提供基极电流．喇叭中发出来电的告警声。将AN2拨到2.3脚相通，报警声消失。
K选用JRX-13DC．6V直流继电器，外型及触点出脚见下图，其它元件参阅图2选择。

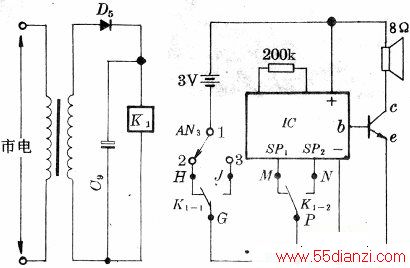

三.多音响停电来电告知器

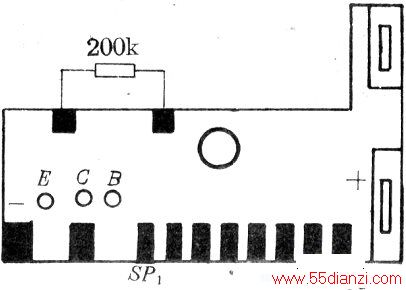

电路见上图。该电路选用变压器降压，当然亦可选用前述的电容降压方式。K1为直流继电器。K1-1、K1_2是K1上的两组转换触点。lC为KD9562八音响集成电路，出脚及外形见下图。
SP1～SP8为八音选声端，实际中只选用了两个选声端。选用哪两种音响报警，由制作者确定。
工作原理：
市电正常时，K1吸合，K1-l触点为HG断开、GJ接通，IC的工作电源被截断，喇叭不发声。市电消失，K．失电释放，K1-1、K1-2复位到图示状态，lC电源回路接通，选声端为SP），喇叭中发出与SPI对应的报警声。将AN3拨到1.3脚相通位置。lC电源回路被切除，报警停止。当市电恢复。Ki又得电吸合。触点K1-1转换成HG断开、GJ接通，lC电源回路被沟通。
K1-2转换成PN接通、PM断开，此时选声端为SP2，喇叭中发出与SP2对应的报警声。将AN3再拨到1.2相通、报警声又消失。
