灵敏度高的红外报警开关电路

　　红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器，灵敏度高，探测距离可达10米以上，其俯视角可达860，水平视角可达120。因它仅对人体释放的、特定波长的红外光最敏感，因而误动作极小。
　　

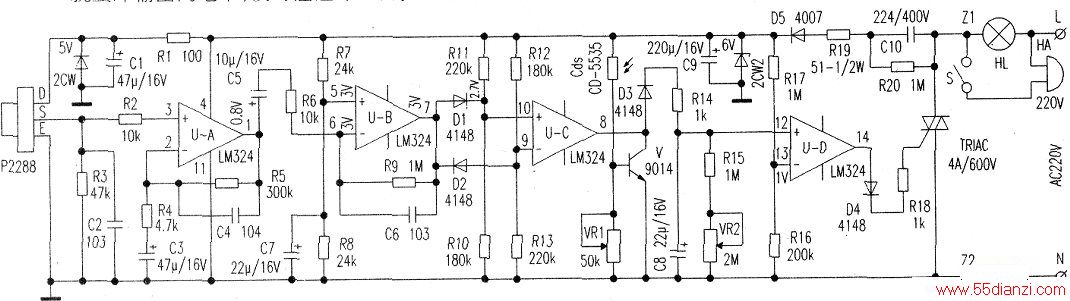

　　当有人在其探测区域内以0.3～3Hz的频率活动时，它就能感生出微弱的电信号，经U-A、U-B两级放大后，从U-B⑦脚输出o.5—5.5v的强信号。
　　
　　Dl、D2、R10—R13及u-c组成双门限比较器，因PIR感生的信号电压可正可负，故U-B⑦脚输出的电压亦可正可负（对中心电压3V而言）。当其输出的电压达到4.1V以上时，通过D1施加于U-C⑩脚的电压高于⑨脚的电压(3.3V)，使u-c⑧脚输出高电位；而当U-B⑦脚输出的电位低于2V时，则U-c⑨脚的电压将通过D2下降至2.7V以下，其⑧脚也输出高电位。
　　
　　平时无信号时，由于u-c⑨脚的电位(3.3V)高于⑩脚(2.7V)，故⑧脚无输出。当PIR接收到信号时，⑧脚就一定输出高电位，通过D3、R14给C8充电，使U-D⑩脚电位高于⑩脚，其14脚输出高电位触发双向可控硅导通，点亮电灯。
　　
　　由于C8所储电能通过R15、VR2放电需时约2分钟，故在此2分钟内灯一直亮着。当C8上的电压低于⑩脚电压(1V)时，⑩脚无输出，可控硅关闭，灯自动熄灭。
　　
　　在夜间人眠或家中无人时，可将开关S闭合，一旦有小偷潜入探测区域内，在灯亮的同时会伴随着铃声大作，可以将小偷吓跑，起到防盗的作用。
　　
　　光敏电阻cds及三极管V等组成光控电路，白天因光敏电阻的阻值很小（lOkn以下），三极管V饱和导通，将u-c⑧脚钳位至0.3V左右，故无论有无感应信号，可控硅均不能导通，灯不能点亮；到了夜晚，因光敏电阻的阻值变大到几兆欧，三极管V导通截止，U-C⑧脚不再受其钳位，一旦PIR接收到信号，⑧脚就立即输出高电平，使可控硅导通，将灯点亮。
