该报警器由一个发射器和一个接收器组成。把发射器置于行李中，接收器放置在主人身上，一旦行李丢失或超过一定距离时，放置在主人身上的接收器便发出“嘟嘟，请注意！”的报警声，提醒你及时找回行李。

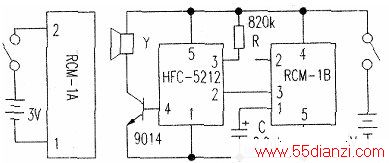

发射器电路如下左图所示，RCM-1A是一种新型超短波无线遥控集成模块，该模块具有无线遥控的距离传感控制功能，其特点是微功耗、体积小、无须外接天线、无须调试、无须任何外围元件且性能稳定等。接收器电路如下右图所示，它主要由RCM-1B和HFC5212组成。当接收器距发射器在8m范围内时，集成在RCM-1B内的微型天线就会接收到由RCM-1A微型天线发出的超高频信号，然后经解调、放大、检波、延时、电平转换等，从其②脚输出高电平，③脚输出低电平。语言集成电路HFC-5212无高电平触发信号而不工作，晶体管截止，扬声器无声。当行李离开主人超过一定距离时，接收器将收不到发射器的信号，RCM-1lB的②脚输出变为低电平，③脚输出高电平。HFC-5212被触发工作，从其④脚输出的语言信号经三极管放大后，扬声器发出声音。当发射器和接收器之间的距离回到8m以内时，接收器自动复位，停止发声。电路中电容C的作用，可得到一定的延时效果和增强B模块的抗干扰能力。
