方便可靠的电力线断相报警电路

　　在三相四线制供电系统中，由于恶劣天气、自然条件及犯罪分子盗割等原因，会出现断相断零线事故，导致三相负载失去平衡，如不及时发现和处理，将造成大范围用电设备烧毁。本文利用一片三输入端三与非门数字集成电路，设计制作的电力线断相报警器，电路简单、工作可靠、不用调试、使用方便、适合自制。
　　

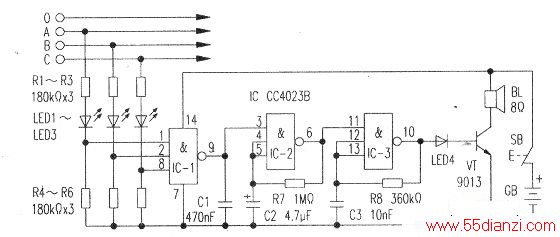

　　电路原理如附图。IC为三输入端三与非门数字电路CC4023B，根据与非门的逻辑运算功能：当IC-1①、②、⑧脚均输入高电平时，输出端⑨脚为低电平；当三个输入脚有一个以上为低电平时，⑨脚输出高电平。IC-2、R7、C2组成低频(约0.8Hz)振荡器，IC-3、R8、C3组成音频(约1100Hz)振荡器，IC-3受IC-2调制产生间歇振荡，而IC-2又受IC-1输出电平控制。在电力线正常时，R1—R3与R4～R6分别对三相电源分压，并经发光二极管LED1—LED3整流后，为IC-1①、②、⑧脚加高电平，其⑨脚输出低电平，lC一2、IC-3不工作。C1为抗高频干扰消噪电容。一旦电力线断相时，IC-1至少有一脚输入变成低电平，⑨脚输出跳变为高电平，IC-2因③脚加高电平而起振，IC-3输出间歇振荡信号使LED4发光报警，并经VT驱动扬声器发出急促的报警声。
　　
　　IC选用40000B系列CMOS通用数字集成电路CC4023B、CD4023B、MSM4023B等，VT选用β=100～150的小功率NPN管，如9014、9013、8050、3DG12等。LED1～LED4选用高亮度发光二极管。
　　
　　适当调整R7、C2可改变低频频率，调整R8、C3可改变发声音调。
