方便可靠的无电源电焊自动防护面罩

　　这款无电源电焊防护面罩自身不带电源，使用方便，既缩小了设备的体积，又提高了设备的可靠性。
　　

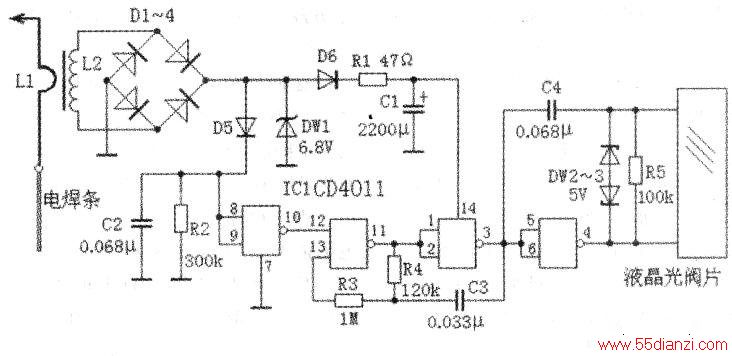

　　电路原理电路图
　　
　　见下图。电路由电源及控制信号接收器、整流电路、电源存储器、控制电路、液晶转换驱动电路、液晶光阀片组成。在常态下，液晶光阀片为黑色，受控后转变为透明，作为电焊时保护眼睛的目镜。电路自身没有电源，也没有开关。在电焊过程中，当第一次电焊机起弧时，电焊线路通过很大的电流，这个电流在电源及控制信号接收器上的电源变压器上感应出交流电，这个交流电信号一方面通过整流电路和电源存储器，变成6V直流电源存储在电路中，驱动电路工作；另一方面，这个电焊信号也是面罩目镜变化的控制信号，通过控制电路，禁止液晶转换驱动电路工作；结果是虽然电路已经得到电源并开始工作，但是液晶片仍然保持黑色，起到保护眼睛的作用。电焊停止后，虽然交流电源和控制信号消失，但电路的电源存储器可以继续提供数十秒钟的电源，以维持电路工作。处于工作状态下的电路，失去了禁止液晶转换驱动电路振荡的控制信号，导致液晶转换驱动电路工作；液晶光阀片在转换电压信号的控制下由常态的黑色变成透明状态，以供使用者通过目镜观察加工物件。电弧消失之后电路可维持液晶片透明半分钟以上。
　　
　　以后，一旦电焊机起弧，液晶片就自动变黑，同时向电源存储器充电，维持电焊自动防护面罩的正常工作。

　　制作要点
　　
　　电路中需要手工制作的零件是电源及控制信号接收器。它实质上是一个交流变压器。它的初级线圈就是电焊机的“把线”，为一条直线，也就是四分之一圈；它的次级为1000圈左右。它可将电压升高数千倍，将电焊机的工作电流在初级线圈上的感应电压升高到10V以上。
　　
　　可用一个晶体管收音机的输出变压器进行改制。将变压器的铁芯拆除，然后制作一个“口”字形铁芯。这个铁芯应有一开口，用来放置电焊机焊条的“把线”。使用时将把线穿入铁芯内部，固定好即可；见下图。
　　
　　电源存储器是一个耐压16V，容量在2200μF以上的电解电容器。电路采用CMOS电路，所以耗电低，一般可保证工作半分钟以上。
　　
　　采用更大的电容器，可以工作更长的时间，当然，体积也更大一些。整机可以制作得如火柴盒般大小，可与电源及控制信号接收器制成一体，固定在把线上。把线上的电路部分与面罩上的液晶片之间用一条导线连接。
