自动排气开关电路设计

自动排气开关电路设计

点击数:7707 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   告警-报警-安防电路
自动排气开关

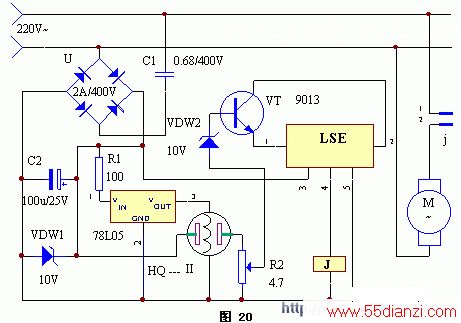

  该装置电路工作原理见图20。当室内为洁净空气时,气敏半导体管HQ-Ⅱ的电导率很低,R2上的压降很小,其电压值不能导致DW2击穿,故LSE的①、②脚间呈断开状态,此时LSE的④脚输出低电平,继电器J处于释放状态,排气扇不工作。一旦室内出现有害气体,其浓度逐渐升高,导致气敏管HQ-Ⅱ电导率升高,于是在R2上产生的电压降升高,升高至一定的数值时,DW2击穿导通,三极管VT也随之导通。VT导通后,LSE的①、②脚间的电阻变小(小于50K),其LSE的④脚变为高电平,于是继电器J励磁吸合,接通了排气扇,将有害气体及时排出室外。
