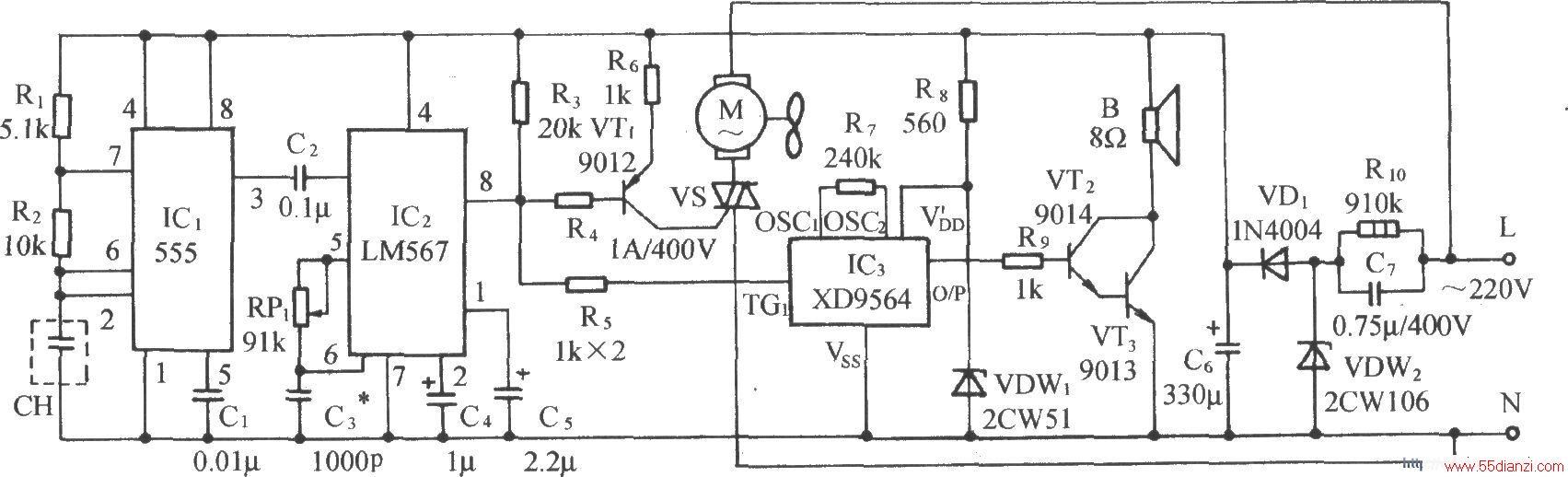

电路如图所示。它由湿敏传感器,时基振荡器、音频译码器、可控硅控制排气扇电路、蛙鸣发声电路和交流降压整流电路等组成。当环境湿度达到设定的湿度值时,音频译码器才输出控制风扇启动的信号,进行通风除湿,同时还会响起几声蛙鸣声,提醒用户注意。
