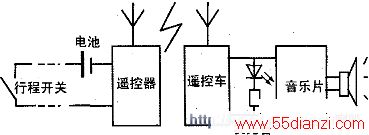

笔者手头有一套无线遥控玩具车，具有双通道(前进、后退)功能。闲置可惜，于是拿它来改制成车库防盗报警器。遥控器电池为9V，遥控车电池为3V，遥控距离约20米。这个制作，多则半天。少则两三小时就可制作完成，简易可靠，使用方便。装置构成如附图所示。设想：无线遥控车有信号发射器、遥控车两部分构成。遥控车内又有信号接收、伺服执行机构两部分构成，若将信号发射_器放置于车库内，通过行程开关将车库门的开闭信号连接到信号发射器，再发射到放置于家里的遥控车上，遥控车接收、执行信号就能反应车库门的开闭状况。材料准备：闲置遥控车一套、音乐集成片(如玩具枪、玩具车、声控娃娃等里都有，且带蜂鸣片或小喇叭)、电池、行程开关或干簧管、发光二极管、电阻、细导线若干、万用表等应用工具。
制作：第一步，改造遥控车——为遥控车加装声响报警功能(若遥控车本身已经具备声响、声光功能更好)。打开遥控车，装好电池，按下遥控器发射键，遥控车马达会运转，用万用表测量出马达接线的正负极性后，将接线拆除(马达闲置)与音乐集成片正负极性对好接上。按下遥控器发射键，音乐片会发出声响即可。然后将音乐集成片固定入车内。如果车内放不下音乐集成片，另一个办法，就是固定在车外或通过接线插头与玩具枪、玩具车、声控娃娃里的音乐集成片连接起来，效果一样。笔者是将遥控车与钓鱼玩具里的音乐集成片连接起来的，保留了遥控车的大灯供电，音乐、灯光一起动作，挺好。
如果你不想麻烦，那就用遥控车马达、车轮空转的噪音代替音乐集成片声响也行，只是比较费电一些，声音也小点。
第二步，改造遥控器。打开遥控器，用导线将发射键两端焊接短路，使之处于发射状态。将遥控器电池出线端在合适的位置断开，在断开点的两端分别焊接两根细绝缘导线做信号线备用(这样做，无发射待机电流消耗，延长电池寿命)。然后在一定长度的信号线两端焊接行程开关或干簧管的常闭接点。
第三步，信号传感器——行程开关或干簧管的安装。车库门一般是上下升降的卷闸门或左右拉伸推拉门，门框和门有一定间隙。根据笔者经验，这往往是个难点——用什么样的开关，用常开接点还是常闭接点，安装在侧面还是上面，怎样固定等，既要动作准确还要保持一定时间，总之需要耐心考虑反复试验，不再赘述。笔者的车库是卷闸门，用微动开关改制成行程开关(触杆用弹性较好、软硬适中的细弹簧拉直后加绝缘皮握制)，接常闭接点，安装在侧面较隐蔽的位置。调试：遥控车、遥控器打开电源拉出天线。将车库门打开几厘米，行程开关常闭接点处于接通状态，遥控器得电发射信号，遥控车报警；将车库门关闭，行程开关常闭接点处于断开状态，遥控器失电，遥控车报警停止。将遥控车拉开距离或放在家里(楼上楼下一般只有十几米)，再反复调试无误后就大功告成(如果距离太远，可选择发射距离远的遥控器。或增加放大级，延长天线)。
笔者后来又把遥控器的电池改制为市电经变压器降压整流的电源(应注意处理好防雨水、漏电、绝缘等安全问题)，使用半年来效果良好。必须提醒的是，因为遥控玩具的发射、接受频率大都是一样的，受邻居遥控玩具的干扰，报警器偶尔也会响，但多在白天和傍晚。也无大碍，若是在深夜报警就值得警惕了。当然这个装置也可派生出其他多种控制、报警形式。
