    家用防盗报警器属于家居安全防范用品。笔者制作的报警器电路新颖、成本低廉、制作容易、耗电量小,除有断线、门封式检测报警外,还具有当市电停电、或电话线意外切断,报警器都会立即报警提醒加强防范。并可以通过门、窗,幕帘、通道等地方布控磁性门封、细漆包线环路等进行联防报警。

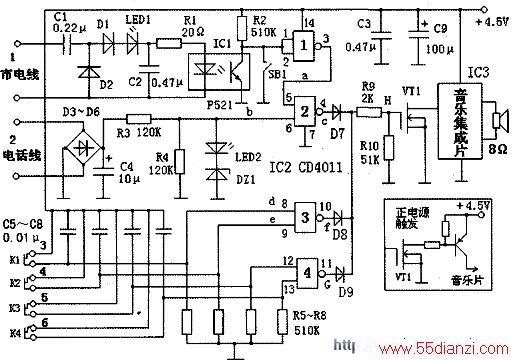

    报警器电路如图所示。电路分三个部分:即市电供电情况检测;电话线路通畅情况检测;门窗、通道布控情况检测部分。市电供电检测采用电容降压采样方案,将220V交流电压转换为直流低电压,施加于IC1光耦使初级发光管导通,LED1红色发光管也同时流过电流点亮,指示市电供电正常。(这里电容器C1的容量用0.22μ,由于电容降压的特点,C1电容器可对LED1和IC1初级发光二极管提供约为7mA的近似恒流源性质的电流。)这时IC1光耦次级亦导通,输出低电平到门电路1的1、2脚,这里的门电路当反相器用,故3脚(C点)输出高电平,至门电路2的5脚,电话线路正常时,b点也输出高电平加于门电路2的6脚,这时门电路2的4脚输出低电平,如果门电路3、4的10、11脚也正常输出低电平,这样VT1由于栅极处于低电平状态而截止,即报警器处于不报警状态。当市电停电,或市电被人为切断时,IC1初级因无电源而截止,LED1熄灭表示市电停电,次级也截止,输出高电平到门电路1的1、2脚,于是门电路1的3脚输出低电平,此时,门电路2的输入端5脚为低电平,根据与非门电路的逻辑关系,门电路2输出高电平,这里二极管D7、D8、D9与电阻R10、R9组成了或门电路关系,只要有一个二极管导通输出高电平,H点便输出高电平。因此,此时不论其它部分情况如何,VT1就会被H点输出的高电平而加上正电压导通,然后触发音乐集成片IC3发出报警声音。

    电话线路检测采用直接取电话线路电压进行采样,D3~D6在这里的作用是防止电话线路接入电路时正负极性搞错。为了不影响电话线路的畅通,我们在这里仅取电话线路0.2mA左右的采样电流。R3是限流电阻,LED2和DZl具有箝制电压的作用,使b点输出高电平电压被箝制在4.2V左右,以保护IC2集成电路的使用安全。从 电路上可以看出来,当电话线路正常畅通时,b点输出高电平,门电路2的6脚输入为高电平,由于市电正常时5脚也为高电平,所以4脚输出低电平,如果其他方面检测正常的话,门电路3、4亦输出低电平,H点输出低电平,VT1得不到正向偏置电压而截止,报警器处于不报警状态。当电话线路被人切断时,b点无电压,LED2熄灭表示电话线路中断,门电路2的6脚输入为低电平,于是,与非门4脚输出高电平。H点输出高电平,VT1导通,触发报警器报警。

    门、窗、通道部分的布控报警,通过与非门电路3、4来控制。第3、4、5、6路共四路线路接法相同。布控采用了闭环回路形式结构,例第3路即由R5、C5及传感器K1组成一个闭合电路,传感器K1采用长闭结构的磁性门封,或用细漆包线代替,平时正常时d点输出高电平,(同理,正常时e点也是高电平)与非门电路3输出低电平,VT1截止,报警器不报警。当门窗,或通道有人走过,将磁封分离,或将细漆包线带断,此时,电源通过R5对C5充电,d点随即降为低电平,门电路3的f点就输出高电平,H点输出高电平,VT1导通。触发音乐IC报警。由于与非门输入端对地的510k输入阻抗较高,容易感应杂耦信号,因此增加C5以加强探测电路的抗干扰性能。从电路原理可以看出。在整机6路检测电路中,只要有一路电路检测有情况,即在所有逻辑关系中,只要有一个逻辑点检测到的情况不正常。逻辑电路就会输出高电平,然后控制执行部分执行报警。



www.55dianzi.com

    元件的选择

    C1选用耐压为400V的CBB电容器,LED1、LED2选用φ3的高亮度发光二极管,D1~D6采用IN4007,D7~D9采用IN4148;DZ1稳压管采用3V左右的稳压管,以测量b点电压为4.2V为好。IC1采用P521型光耦,4N25光耦也可以用,为防止6脚(次级基极脚)感应电压,使用时可将其6脚剪掉;IC2采用CD4011四二输入与非门电路,VT1采用N型绝缘栅小功率场效应管,结型场效应管因有漏电流不能采用,也可用9014三极管替代。音乐集成电路采用对地短接的负触发形式,如果音乐集成片是对正电源短接的正触发形式,可在VT1后接一只P型三极管倒相触发。喇叭用4~8 Ω的2~3英寸喇叭。干电池选用优质耐用的5号碱性电池。SB1开关采用自销式开关,或拨动开关,该开关是为频繁停电地区设置的,在经常要停电的地方在停电时可将开关合上,这样报警器除了市电部分外,其它部分仍可正常工作。在偶然停电的地方,SB1也可以不用。

    制作说明和注意事项

    报警器采用干电池供电,因此,电路设计尽量考虑选用耗电省的方案。方案中,lC1初级采用市电驱动电路形式,不消耗电路电源;IC2采用静态耗电仅为0.25μA(VDD=5V时)的COMS电路CD4011,其输入阻抗很高,仅需输入O.1 μA电流就可以触发电路翻转;VT1采用平时不消耗电流的绝缘栅小功率场效应管;音乐集成电路在没有触发时基本不消耗电流,可在音乐集成电路输出端以复合形式接一只9013三极管,可以增大音量。在由电池供电的逻辑电平回路中,均采用了510K电阻,每路消耗电流在9 μ A内,并加了0.01 μ(可在O.01~0 47范围内选择)电容器,以稳定电路和防止干扰。整机消耗电流在50 μA内,三节优质碱性5号干电池以500mAH容量计算,在报警不频繁的情况下,可以使用一年以上。

    电路接有220V市电,应该将IC1光耦前部分电路进行妥善绝缘处理,以防止触电。由于电路中CD4011是COMS电路,电路设置的输入阻抗较高,0.01电容应选用CBB优质电容器,应无漏电现象,不能选用劣质电容器。否则,电路的工作稳定性要受到影响。K1~K4如采用细漆包线,在两头接入电路的部分应该去漆上锡,防止接线部分严重氧化,以保持与电路接触良好,减少错误报警现象。如采用细漆包线做门窗门封,建议在门窗的固定部位和开启活动部位各固定一只镀锌羊眼睛螺丝钉,将探测引线和镀锌羊眼睛螺丝钉接好,这样关好门窗后只要将细漆包线接在两只螺丝钉上就可。省力省时。细漆包线选用直径在0.06~O.08mm左右,一种10k内阻的老式舌簧喇叭内的线圈漆包线刚好可用。如果,有红外遥控器探头,可以省去布线的麻烦,只要将K1~K2换成遥控接收器输出继电器的常闭触点即可(但要考虑红外遥控器的电源问题)。该电路只要选用元器件良好,接线正确,不用调试,装配好就可使用。
