具有指示及自停功能的充电电路

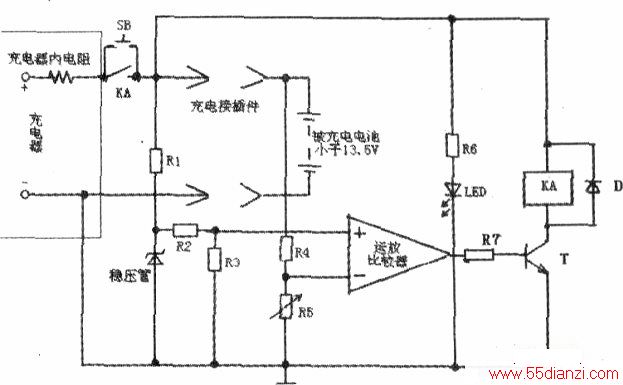

　　这台简单的充电器，有充满指示和充满后自停功能（见附图）。SB为按纽，按下时接通、放手复位。
　　
　　插入接插件，充电器和被充电电池并不连通。
　　
　　按一下SB．充电器电源经Rl使稳压管上有一稳定电压(例如6V)，经R2、R3分压，在R3上有电压降（R3/R2+R3)x6V(例如IV)施加于比较器的同相输入端。比较器的输出经R7使晶体三极T导通，于是继电器KA获电吸合。同时有电流由充电器经R6使LED点亮。指示电池正在充电。
　　
　　另一方面，开始对电池充电之初，该电池电压较低(例如11.5V)，则经R4、R5分压后有（R5/R4+R5）×11.5(V)的压降施加于运放反相端。若预先调整R5．使该电池充满(13.5V)时在R5上的压降略大于同相端的固定电压(本例中为1V)时，电路便能翻转。
　　
　　因此在充电时运放有输出，晶体管T导通，继电器得电吸合，即使按纽复位，其触点亦自锁而保持导通状态。
　　
　　充电完成后，电路翻转，运放输出为零，继电器释放。电池与充电器脱离。
　　
　　KA为12V小继电器JQX-14FC-常开型，体积仅12mmx27mmx24mm，但由于其触点电流可达安培级，故可以用于较大容量的电池充申。
