简单易作的逆变电路

　　这款逆变器输入12V左右的直流，输出220V直流，输出功率可以到60W。这个装置可以用于停电情况下，通过备用铅蓄电池为节能灯、白炽灯以及笔记本电脑适配器等使用开关电源的设备供电。
　　

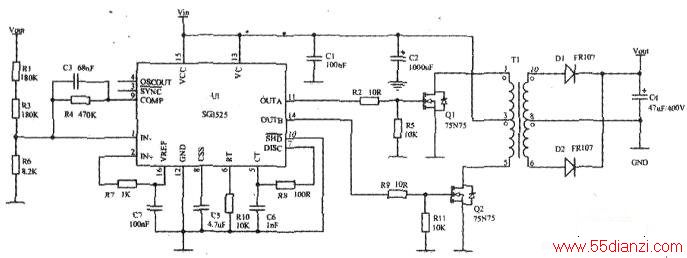

　　下图为电路原理图。该电路使用经典的开关电源控制芯片SG3525构成推挽式结构实现升、压。R8、R10、C6用于设定开关频率，按照图中的取值，开关频率约70kHz。
　　
　　c5用于软启动控制，c5的取值越大，启动时间越长。SG3525内部的误差放大器同相输入端直接连接内部5v的参考电压端，因此输出电压可以通过以下公式计算：
　　
　　Vout=5*(R1+R3+R6)/R6按照图中的取值，输出电压约220V。
　　
　　图中的R1、R3需要承受超过200V的电压。
　　
　　所以使用两个电阻串联，为了满足耐压要求，这两个电阻至少需要使用1206的封装。输出整流二极管DI、D2的耐压需要大于输出电压，并且需要使用快恢复二极管，普通的整流二极管反向恢复时间太长，发热量会增大，导致效率降低。开关管Q1、Q2理论上需要承受的反向电压为输入电压，但是考虑到变压器漏感带来的尖峰电压可能损坏开关管，因此这里选用的耐压远大于输入电压的MOS管。
　　
　　本次制作的难点是变压器的绕制，下面介绍绕制过程。变压器使用的磁芯型号是EE28，材质为PC40。
　　
　　首先我们绕制次级部分，采用直径0.21mm的漆包线，从第10脚开始顺着一个方向绕．绕至100圈时从第⑧脚抽头，然后继续顺着同一方向绕，再次绕满100瞬时至第⑥脚结束，次级部分就绕制完成了。
　　
　　在次级绕组上包裹三层绝缘胶带．继续开始初级绕组的绕制。初级使用两条直径0.5mm的漆包线并绕，从第①脚开始顺着次级绕组同一方向绕5圈后从第③脚抽头，然后继续绕5圈至第⑥脚结束，最后再初级绕组上包裹一刀两层绝缘胶带，整个变压器就绕制完成了。
　　
　　绕制完成后，装好磁芯，将所有线头挂漆并焊接在骨架引脚上，变压器就制作完成了。绕制过程中尽量一层一层绕满，以免骨架空间不够，绕不下。另外要注意绕线方向始终保持一致，防止绕反。
　　
　　由于整个电路比较简单，很适合在洞洞板上进行焊接。
　　
　　焊接完成并检查无误后，就可以通电试验了。为了保证安全，通电后千万不要用手触摸输出部分以及R1、和R3，否则可能造成触电事故。在输入端接通12V左右的直流电源，用万用表电压挡测得输出约220V左右的电压，此时可以带负载试验了。负载可以是白炽灯、节能灯、笔记本电脑适配器、手机充电器等设备。需要以下两点：第一，负载的功率最大不超过60W：第二，负载设备如果是有内部二次变换的，内部必须是开关电源的方式，如果是工频变压器，将会导致电路的损坏。
