镍镉电池充电器，充电速度快，无温升，不损伤电池；充满电后能给出提示，，并自动转入涓细电流充电，避免电池自放电。
电路原理一般的快速充电器采用200一300mA的恒流充电，充电过程会有一定程度的温升。如果采用更大的电流如500mA，不仅充不满，而且电池会发烫，影响电池寿命。本装置采用脉冲充电，并穿插进行大电流放电，所以没有上述弊端。本电路在一个充电周期T中，用1/IOT的时间检测电池是否已充足电，1/10T放电，8/10T充电。

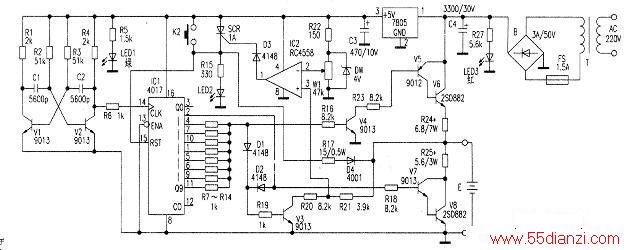

电路见附图，它由振荡、分频、充放电、检测等电路组成。V1、V2组成频率约为14kHz的振荡器，信号输入到IC1十分频器。IC1的QO空置。当Q2至Q9输出高电平时，V4、V5、V6导通：以大电流（约600mA）对电池充电；Q1输出高电平时．V7、V8导通，电池进行大电流（约400mA）放电。lC2组成比较器，由于充放电时，电池两端的电压不能真实反映电池是否已充满电，所以设置了D1、D2、V3等组成的开关电路。充放电时，输出的高电平使V3导通，IC2同相输入端电压低于电池电压（检测信号）。只有当QO为高电平、V3截止时，IC2同相输入端电压才等于电池电压（检测信号）．经与反相输入端参考电压比较，若未充满电，则IC2输出低电平，SCR截止，IC1的⑥脚为低电位．IC1的QO至Q9依次输出高电平，电池继续充电、放电、检测；若已充满电，则比较器输出高电平，SCR导通，IC1的15脚置为高电位，这时IC1只有Q0为高电平，电池停止充放电。同时，电源经R17、D4使电池转为涓流(40mA)慢充状态。只有重新按K2使SCR截止，将IC1（15）脚置为低电位，才能开始新一轮充电。
元件选用变压器应选择20W以上的，应保证充电时，7805的输入电压不小于7V。R24、R25的阻值在调整时确定，R24采用水泥电阻，也可用电炉丝绕制。V6、V8选用中功率管，如2SD882，其中V6需加散热器，其余为普通的小功率硅管。
使用接通电源，此时LED1、LED2亮；装入两节待充电龟池，按一次K2，LED2熄灭即开始充电；待LED2再次点亮时，表明充电结束，若不取出电池则将转入慢充。容量为500mAh的正品电池，一般一个半小时可充满，如超过两个多小时仍未结束快充，则有可能是比较器的参考电压调得偏高，应将其调小一些；若未到一小时就结束快充，则可稍调高一些。
