LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路,它内含固定频率振荡器(52kHz)和基准稳压器(1.23V),并具有完善的保护电路,包括电流限制及热关断电路等,利用该器件只需极少的外围器件便可构成高效稳压电路。LM257-adj最高输入电压37V,输出电压1.23V-36V。

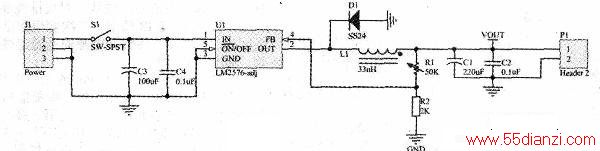

电路原理图如下图所示。
LM2576-adj电路非常简单,只需要很少几个外部元件即可。制作过程中需要注意选取Cl和C3铝电解电容的耐压值,笔者选取的是63V耐压铝电解。C2和C4最小使用0805瓷片电容,耐压一般在50v。LM2576的FB引脚电压被芯片内部固定在1.23V,调节Rl的阻值即可调节VOUT的输出电压值,VOUT与Rl有以下关系:VOUT=1.23x(1+R1/R2)(V)为了调节电压方便.Rl选用B50K花轴电位器,电感采用CD100(10mmx10mm)封装的贴片功率电感,33uH电感量,最大可通过2A电流。再加上一个电压表头,用以指示输出电压。
电路板使用洞洞板焊接。
LM2576的效率还算比较高,输出5V3A的状态下典型值在77%,在小功率输出的时候无需外加散热片,实测在输出15W(15V、1A),10分钟后电路无明显发热。
