如今，数码相机、随身听、快译通等越来越多的迷你型电子产品走进了人们的生活，而这类产品广泛地使用可重复使用的蓄电池供电，减少了废弃电池对环境的污染。使用蓄电池，自然离不了充电器。这里便介绍一种简单易做、且高效可靠的充电器。

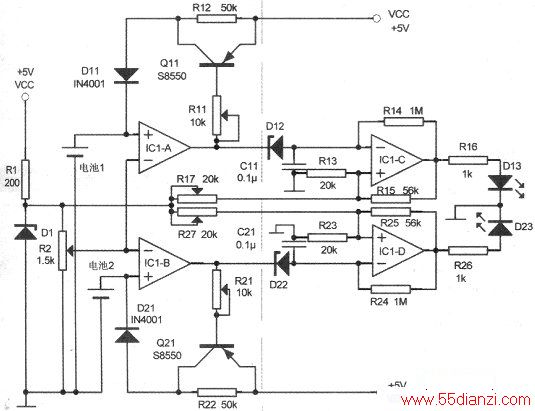

上图是充电器的原理图，虚线以左为充电电路，右边是充电指示电路，可同时为一对蓄电池充电。电池BATTERY1与BAT-TERY2的充电与指示电路完全一致，元件参数也一样。下面仅以蓄电池BATFERY1为例，对其电路原理及调试作详细介绍。
原理
在充电电路中，运算放大器ICl-A同向输入端与蓄电池正极相接，取得蓄电池BATTERY1端电压的变化。反向输入端接基准电压，通过可调电阻R2设定蓄电池的充电上限。放大器输出端直接反映蓄电池的充电状况，当电池未充满时，该端输出低电压，Q11导通，电源经Q11发射极、集电极、Dll给蓄电池BATTERY1充电。
由于运算放大器的放大倍数很高，所以在整个充电过程中，蓄电池大部分时间维持恒定大电流充电，只在电池将充满时，充电电流迅速下降，转入小电流充电，直至充满。充电电流由电源电压、Qll的放大倍数及电阻Rll决定。调节Rll的阻值就可改变充电电流的大小。蓄电池的上限电压由稳压管Dl分压取得，不受电源电压影响，可保持稳定不变。
充电指示电路的工作，由运算放大器ICl-C与外围元件组成脉冲振荡器，电容Cll与电阻R14决定振荡周期。振荡状态下，运算放大器ICl-C输出脉冲信号使发光管D13闪烁。稳压管D12取得运算放大器ICl-A输出电压变化加于ICl-C反向端，与ICl-C的同向端的基准电压进行比较，充电过程中，ICl-A输出低电压，稳压管D12截止，不影响ICl-A工作状态，电路起振发光管D13闪烁，指示充电进行中；充电完成后，ICl-A输出高电压，稳压管D12击穿，使放大器ICl-C反向端电压高于同向端的基准电压，放大器停止振荡，输出低电压，发光管D13熄灭，显示充电结束。
没有接入充电电池时，由于放大器ICl-A同向输入端高阻抗，受外界干扰时，易使充电指示灯非正常点亮，所以要加入电阻R12，为同向端提供高电平，使放大器稳定输出高电平，经稳压管D12使放大器ICl-C稳定处于停振状态，充电指示灯处于熄灭状态。
元件选择

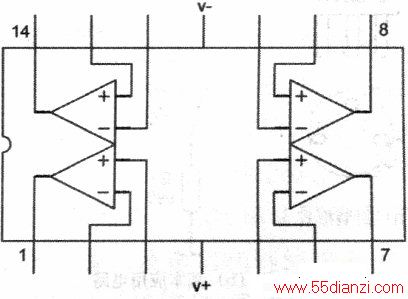

所有元件参数已在图中标明，电阻功率0.125W，ICl-A、ICl-B、ICl-C、ICl-D使用一块四运放集成电路LM324(下图)。
电路采用+5V电源，为1.2V标称电压、500mAh容量电池充电而设计，若采用不同电源，为不同种类蓄电池充电，元件参数需要适当调整。
调试
该电路有充电电池上限电压、充电电流大小、充电指示基准电压三处需要调节，分别由R2、Rll、R17控制。
对于镉镍、镍氢等单节标称电压1.2V的充电电池，充电上限电压设定为1.37V，铅蓄电池单节标称电压2.OV，充电上限设定为2.3V。调节R2，使放大器ICl-A反向输入端取得相应电压就可以了。 充电电流的调节视电池容量而定。以容量500mAh的电池为例，可取50mA（10小时率电流）或lOOmA(5小时率电流)电流充电，将万用表调至大电流档，串入充电回路中，调节Rll，使电表通过50mA或lOOmA的电流即可。
随充电进行，蓄电池电压升高，放大器ICl-A输出电压也随之升高。充电结束后，ICl-A输出电压升至4V左右，当输出电压升至3.8V时，电池已基本充满。所以，充电指示基准电压的调节原则：在放大器ICl-A输出电压达到3.8V时，使放大器ICl-C反向端（稳压管D12正端）电压大于同向端的基准电压，放大器ICl-C停振，输出低电压，指示灯D13熄灭。稳压管D12稳定电压为3V，所以调节R17将基准电压设定为略低于0.8V就行了。
调试完毕，充电器就可以投入使用了。
