现在充电电池的应用越来越广泛，如手机，应急灯，随身听，照相机，玩具等。这些产品一般只配有一个充电器。而且它们输出电压不相等或者插口不同，不能相互代换。如果充电器被烧坏则很难买到同型号产品。
作者经过多次实践自制了几款简单实用的充电器，本充电器的核心是78xx稳压集成块。且整个电路所用元件少，制作简单，无需调试，只要焊接无误一次就能成功。原理图见1。
本充电器的原理是根据充电电池对外放电后它的输出电压会降低，对它充电时当充足时电池两端的电压将高于它的额定电压的10％左右，所以抓住这点利用78xx稳压集成块和二极管等控制充电器的输出电压就等于

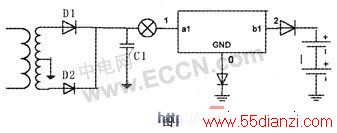

的电压值。图1中D1D2是整流二极管。C1是滤波电容。小灯泡L在这里有两个作用；第一个是限流。就是说对电池充电的电流大小取决于串联灯泡的电阻
所以选择小灯泡时要注意，它的额定电压尽可能接近变压器的输出电压，这样做的目的是可以防止万一输出端短路而烧坏零件。额定功率选小些，则充电电流小些，这样有利于延长电池的寿命。如果要快充则小灯泡的功率选大些。第二是指示作用。灯亮表示正在充电，灯熄灭表示电池已充满，因为电池充满时它两端的电压等于充电器的电压此时无电压差就没有电流。所以灯熄灭。在公共端串联二极管或稳压二极管可以升高输出电压
在输出端串联二极管可以降低输出电压
这样可使输出电压达最理想。

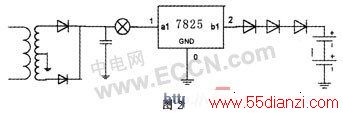

例如图2是对3v充电电池的充电器。选用7805则

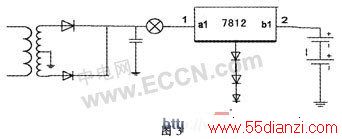

图3是对12v充电电池的充电器。则

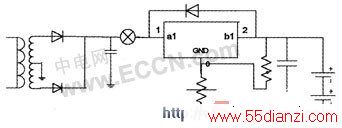

如果能寻到稳压集成块LM317T那是最理想的，那就可以做万能充电器，只需调节可变电阻就能改变输出电压。
