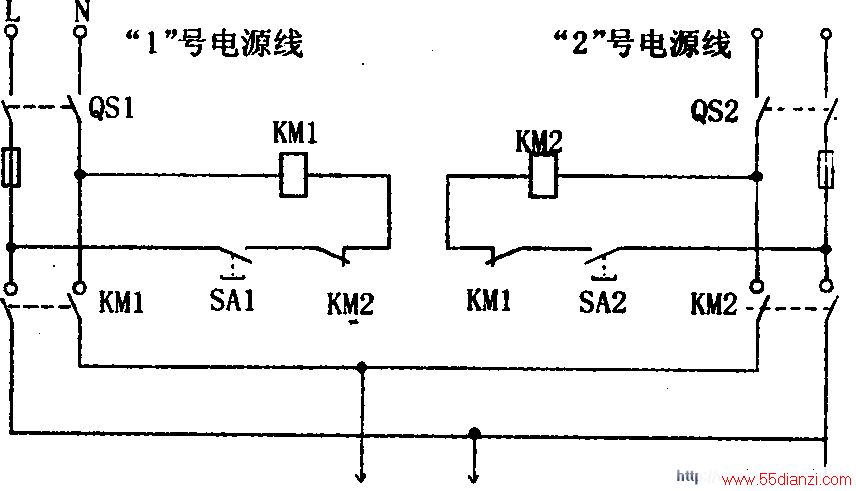

电路工作原理：如下图所示。当“1”号线电源因用电紧张或故障停电时，“2”号发电备用电源能自动投入使用。保证用户的用电设备在较短时间内供电。
工作时，先合上控制开关SAI，接触器KMI线圈得电工作，KM1的主触点闭合，由“1”电源供电。然后再合上控制开关SA2，KM1、KM2联锁，此时KM2不会吸合，“2”号电源处于备用状态。如果“1”号电源因故障而断电，交流接触器ICM1线圈断开，KM1主触点复位，切断负载回路；而KM1辅助常闭触点复位，使KM2线圈得电，1042主触点吸合，“2”号电源投入供电。也可先合上控制开关SA2，后合上控制开关SA1，“1”号电源也可作为备用发电电源。
当“1”号电源恢复后，为了使“1”号电源向负载供电，可将控制开关SA2断开，KM2线断电，KM2主触点复位，切断负载回路，KM2辅助常闭触点复位，则KM1线圈得电，恢复“1”号电源向负载供电。然后再将控制开关SA2合上，“2”号自备发电电源又处于备用状态。
