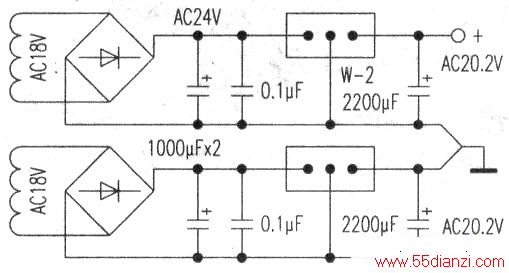

找来两个同样的100W 18V的E型电源变压器，分别整流滤波后为两个直流24V，用它们给两个W-2稳压模块供电，然后串起来组成正负电源。先在输出端并两个同阻值200多n的电阻做假负载，接上电源后粗调为20V，然后去掉电阻接入功放。W-2发热严重，加绝缘片后固定在功放同一块散热片上，用数字万用表细调为20V，然后接入CD，调大音量，这时正负电源纹丝不动。停下CD时，听不到一点交流声，大功告成。
本电源的难点是要有两个同样的变压器，或输出端电压相同，绕组完全分开的一个变压器，大部分功放，包括成品机，都没有稳压这一环节，只靠加大变压器和加大电解电容容量是不行的。
W-2模块中使用了精密稳压器TL431，所以也降低了对电源变压器的要求，只要容量、电压合乎要求，不一定要完全一样。所用的两个变压器，由于是自制的，输出电压稍有不同，不过有模块把关，能够达到使用标准。
