1.该电源可适用子多种因低压电源损坏的电磁炉,它具有以下优点:
(1)体积小,可以任意安装固定。
(2)对变压器初级绕组损坏的代换很方便。

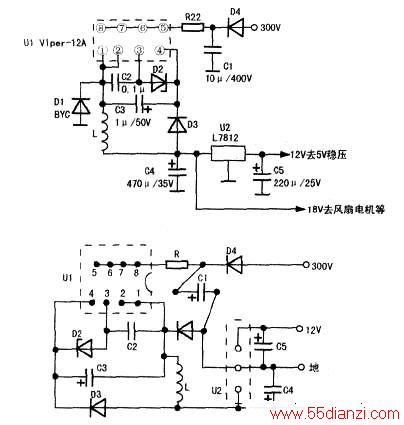

2.电原理图及印制板见上图、下图。
3.L的制作:用Φ0.19mm滚包线在Φ3mm~Φ5mm长度1.5cm~2cm的高频磁棒上绕250匝即可。
4.通电测试时,18V端要接假负载。
5.D2稳压管的稳压值可根据需要而定。
