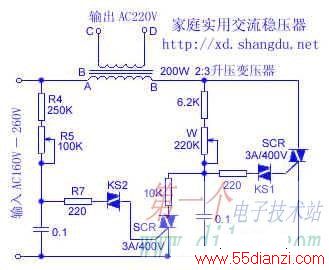

原理如图所示。当输入低于220V时,SCR2的控制电压小于定值,使SCR2导通角变小,C1端电压上升,致使SCR1导通角增大,电压升高,反之,则C1端电压下降,使SCR1导通角减小,电压下降,从而达到稳压。调试:先使用R5,W处于最大值,然后调W使A、B端电压为165~175V,再调R5使输出端C、D为220V即告成功。
