简单安全的键电池充电电路的制作

　　锂电池严格的充电要求常常令业余电子爱好者为它制作充电器而犯难。

　　笔者用获得的两片M厶Xl811ESA的免费样品，参考该公司提供的相关资料后，搭了一个为锂电池充电的电路，经多次给自己的手机锂电池进行充电后，感觉很好用：

　　电路简单--不足10个元件，而且除了IC，其余元件都是常见常用的；使用安全--线路不需要调试，锂电池充电的关键环节全由IC控制，不容易出错。这个充电电路不是针对某种设备(例如某种手机、MP3或数码相机等)，而是一款通用的锂电池充电器。

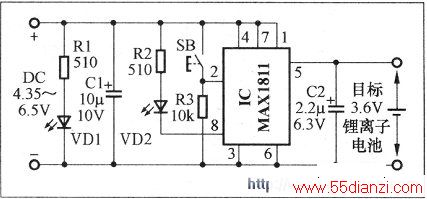

　　该锂电池充电电路只需要4.35V一6.5V的直流电源便可工作，可以从电脑的USB接口(5V)取电。因为锂电池充电是在恒压、恒流状态下进行的，该电路的：充电电流有lOOmA(图中开关SB断开时)、500mA(图中开关SB闭合时)两挡可供选择。电路允许的最高充电电压也有两挡可以设置，MAXl811的第1脚按附图连接时，最高充电电压为4.2Vs第1脚与电源负踹连接时，最高充电电压为4.IV。一旦达到最高充电电压时，充电电流就急剧减少，并维持最高充电电压不变，精度达到±0.5%，满足锂电池的充电要求。附图中，VDI作为电源指示，VD2作为充电指示，灯亮表示正在充电，灯灭表示充电结束。实际使用时和常见的旅行充电器一样，需要有一个放置锂电池的仓盒，仓盒有两个可以调节位置的金属片，分别压在锂电池的正负极上，从金属片上引出导线接人本电路。
