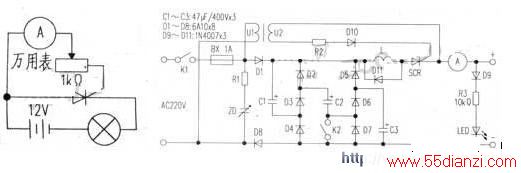

《电子报》2008年第34期《能修复铅蓄电池的充电器》一文，构思巧妙、能量充足，不足之处是变压器效率低、体积大，因工作在半波脉>中状态，噪声偏大。而2008年第32期《隔离式电子变压器的半波整流电路》一文，为省掉变压器打下了理论基础，但可控硅触发电路相对复杂，使业余制作难度增加。如将这两种电路结合，生成的新电路，虽没有“无磁变压器家族”的“血统”纯正（还需要一个大于1W的变压器作触发），但“杂交优势”明显。省去了主变压器，触发电路简单，制作出的充电器重量轻、体积小、运行噪音很小，适合业余制作。其缺点是与电网的隔离寄托于半导体器件，一旦击穿，将失去隔离作用，这一点还有待商讨。使甩串需注意安全。电路如右图所示。
工作原理以上两篇文章都有介绍，下面谈一下本人在制作时的体会和注意事项。
为了安全可靠，元件的参数选择留有足够富裕量，成本也不会增加太多。D1～D8用塑封管6A10，参数是6A、1000V。D9～D11要求不高，废节一能灯拆板件就行。变压器B的选择比较灵活，大于1W的就行，本人用旧的XD7指示灯后部的小变压器，220V/10Vo.线圈L是限制电流上升率的，对可控硅起保护作用，需自制。用大于φ1mm的漆包线在中5mm的圆柱体上绕20圈～30圈，脱胎成空心线圈即可。K2是电瓶组选择开关。闭合时，电路工作在Um/2状态，可用于48V电瓶组的修复；断开时工作在Um/3状态，用于36V电瓶组的修复。按右图中的参数，充电电流约0.4AOLED选红色，用于初次接入电瓶的极性判断。如接入电瓶后，LED亮，则表明电瓶组极性接反，掉换极性即可。工作时不耗能，很实用。可控硅选用大于10A、1000V的，并加散热片。5A、1000V的可控硅也能用，但不太可靠。电源指示灯用报废的电熨斗、电水壶等上面拆下的氖指示灯组件。
R2根据不同型号的可控硅触发电流而定，估算公式为：
触发电流可用左图电路测量。
变压器的相位在本电路中很重要。同名端一定要准，可把初次级线圈串起来，接成自耦变压器形式，测量总电压是上升、下降而判断出同名端。
本电路主要起修复作用，如作充电使用，效率低、不实际，所以应在电瓶组充满电后再换本电路比较合理。
最后再次提醒：本电路输出电压较高，约150V，加之隔离问题，使用时一定要注意安全。
