用LM396串联组成的跟踪式稳压电路

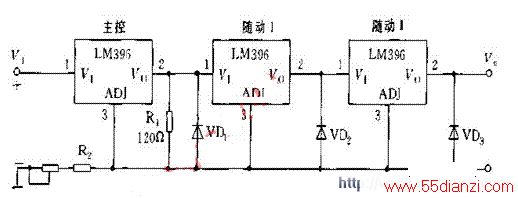

  用多个LM396串联构成的跟踪式稳压器电路，跟踪单元的电压调整率得到很大改善，主控单元的输出电压为Vn=（1.25）（R1+R2+R3）/R1+IADJ(R2+R3).随后每个串联跟踪单元的输出电压在Vn值集成上以此递减1.25V。例如，随动单元I为Vn-1.25.随动单元I为Vn-1.25V-1.25=Vn-2.5，依次类推。3
