耳挂式坐姿校正器的创新设计

　　耳挂式坐姿校正器外形结构见下图所示。它体积轻巧、电路简单、价格低廉。适用于少年儿童坐姿校正。对保护少年儿童的视力健康，从小培养良好坐姿，有积极的作用。在该坐姿校正器的电路基础上稍加改进，还可制成驾驶员瞌睡提醒器。

　　
　　电路原理
　　

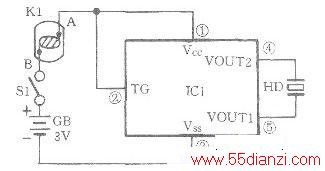

　　下图是该坐姿校正器电原理图。IC1是一片能发出“嘀、嘀、嘀”声音乐集成电路。IC1共有5条引脚，各引脚功能如下：①脚VCC——电路正端；②脚TG——电路触发端；③脚Vss——电源负端；④脚VOUT1、⑤脚VOUT2——音频电压输出端。
　　
　　图中Kl为普通水银开关，它是一种在玻璃管内封装二根电极和一粒水银触点组成的机械开关。Sl为1X1小型拨动式开关。HD为φ20自带助音腔压电蜂鸣器。GB是由两枚G13钮扣电池串接成3V直流电源。
　　
　　Kl和Sl组成与门开关，共同担负电源的开启与关断。
　　
　　当Kl、Sl同时闭合时，电源接通，IC1工作。使用时，将Sl接通，坐姿校正器挂在耳朵上，如果使用者坐的姿式不正确、头部倾斜达一定角时，水银开关的水银触点就落在电极A、B之间，将A、B电极短路，这时Kl闭合，压电峰鸣器就立即发出清脆的“嘀、嘀、嘀”声，提醒使用者注意．从而达到校正坐姿的目的。如果IC1采用语音集成电路，那么坐姿校正器就会发出“请坐正，防止近视”等亲切的话语。
　　
　　功能扩展举例1．在耳挂式坐姿校正器上，安装1只低压小电珠或高亮度发光二极管，平常可作小夜灯使用。这是一款照明/坐姿校正器产品。
　　
　　2．把微型收音机与坐姿校正器合2为1，便组合成耳挂式收音/坐姿校正两用机。
　　
　　3．把1、2两例再度组合，可组成收音/照明/坐姿校正三用机。
