简单易制的助听装置

　　本助听器可用耳机或扬声器进行放音。听觉不灵敏者或老年性耳聋者使用可提高听觉；青少年学习外语时对着话筒小声默读，声音经放大后再用耳机聆听，这样既可增强记忆力，又可矫正自己的发音。电路简单，适合业余爱好者自制。
　　

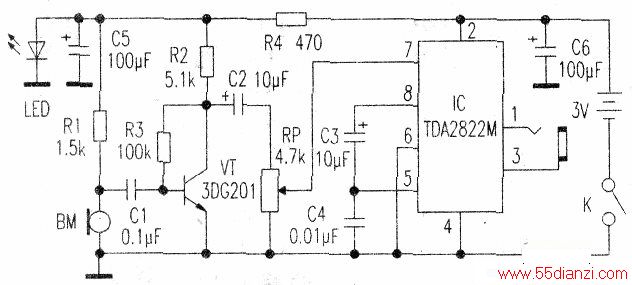

　　电路见图。驻极体话筒BM作传声器用，声音信号由话筒转换成电信号，再经隔直电容C1送给三极管VT作前置放大，放大后的音频信号由电容器C2耦合加到电位器RP上，然后送入功放集成电路IC的输入端⑦脚，由IC进行功率放大，经功率放大后的音频信号从①、③脚输出，使耳机或扬声器发声。
　　
　　调试时只要调整R3，使VT的Ic=0.1—0.2mA即可。调试完毕，将耳机插好，音量开大，对着话筒讲话，若音质不好，可改变C3，C3通常在0.1μF~10μF之间选取。
