现在许多家庭都使用热水器，且大都安装在浴室内。为了保证废气顺畅排空，浴室均装有排气扇。但如果一时疏忽，洗澡时忘记开启排气扇，就有可能造成煤气中毒事件。为此，设计了本排气扇的自动开启装置，能感知火焰温度并自动开启排气扇；同时采用了光电隔离、无触点控制等方式，具有安全、可靠、经济、寿命长等特点。

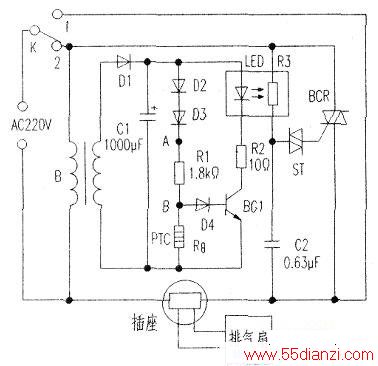

电路见下图。开关K切至“1”点时，可手动开启排气扇；切至“2”点时，排气扇处于自动工作状态。220V交流电经变压器B降压、二极管D1半波整流、电容器C1滤波后，得电源电压VCC—3V。二极管D2、D3起稳压作用，压降为1.4V，那么UA=1.6V。电阻R*1与热敏电阻Rθ串联，则UR=1.6Rθ／(R*1+Rθ)，R。采用正温度系数热敏电阻。平时UB<1.4V，二极管D4、三极管BG1截止，LED与光敏电阻R3组成的光电耦合器不工作。此时双向可控硅BCR截止，排气扇电机不转。
当打开热水器时，热水器排气口温度明显升瀵高，热敏电阻Rθ装在排气口上方，由于热传递，Rθ温度升高，阻值增大，UR三极管BG1导通，光电耦合器工作，从而触发双向可控硅BCR，自动启动排气扇。

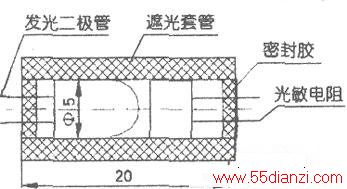

Rθ在25℃时阻值约为800Ω。ST为双向触发二极管，转折电压20V左右。BCR采用400V、3A双向可控硅，可不装散热片。光电耦合器可直接选用成品，也可按下图自制。自制时，取一段φ5mm x20mm的黑橡胶管（如电缆外层）。头对头塞入发光二极管与光敏电阻，两端各引出两极引线，用密封胶堵住端口即可。
电路安装完毕，将热水器火力开至较小，再将热敏电阻移近热水器排气口，若排气扇能够启动，即可固定热敏电阻，调试完毕。
