一种带音响提示钥匙链的制作

　　现有的钥匙链由链体和与之相连的钥匙挂钩部分构成，无钥匙链上是否有钥匙的提示结构。因此，有时出现人们出门，未挂钥匙就锁门，把自己锁在门外，有时出现钥匙链上的钥匙掉了也不知道。

　　鉴于现有钥匙链存在的上述缺陷，本设计的目的是提供一种带音响提示钥匙链。

　　其技术方案是包括钥匙链体和与之相连的钥匙挂钩部分，其特征在于连接钥匙挂钩部分的钥匙IC音响提示电路。其中接有lC音响块，其电源端接干电池电源的正负极，其输出端接微型扬声器（喇叭）的输入端，在电源电路中接有限流电阻R与电源开关K。当挂钩上挂有钥匙的情况下，开关断开，电路处于开路状态，无音响；当挂钩上无钥匙的情况下，反之，开关闭合，接通电源，发出音响提示，提示出门带钥匙，以防锁在门外，或提示钥匙链上的钥匙掉了。

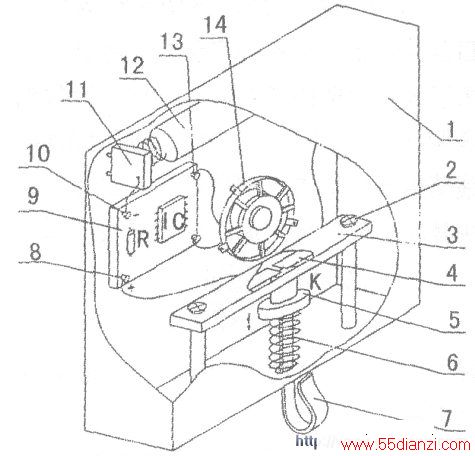

　　由附图可知本设计的具体结构，包括链体1和与之相连韵钥匙挂钩部分7，还包括连接其挂钩部分的钥匙IC音响提示电路。其中有IC音响块9（商品），其电源端子8与10分别接干电池电源12的正极与负极11．其输出端子13接微型扬声器(喇叭)14的输入端，在电源电路中接有限流电阻R与电源开关K；开关K由螺钉2固定在立柱上的开关触点板3上的印刷触点片4与上部套有伸缩弹簧6的可上下活动的钥匙挂钩5与7构成。干电池电源12可为钮扣电池。

　　当挂钩7上挂有钥匙的情况下，开关k断开，即弹簧6处于压缩状态，钩7顶部5不接触点片4，电路处于开路状态，无音响；当挂钩上无钥匙的情况下，反之，挂钩在簧的反弹作用下，向上运动，顶部5接触触点片4，开关k闭合，接通电源12，扬声器14发出音响提示，提示出门带钥匙，以防锁在门外，或提示钥匙链上的钥匙掉了。
