打鼾、梦语治疗仪

　　这个电路可有效制止睡觉时打鼾或说梦话，使用一段时间，形成条件反射，可逐步改掉这些毛病。只要打呼噜的人一发出鼾声或梦语者一说梦话，该电路就发出类似针刺电麻脉冲，使本人觉醒，而停止打鼾或梦语。
　　工作原理

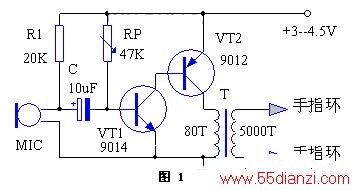

　　电路见图1。话筒MIC检拾到鼾声或话语后，经C耦合至VT1、VT2组成的复合放大器进行放大，这一信号电压经T升压后，由RP控制输出。
　　元器件选择及制作
　　元器件选择参见图1。
　　话筒MIC选用普通驻极体电容话筒，T采用便携式收音机输出变压器铁芯绕制，初级用Φ0.15mm漆包线绕80匝，次级用Φ0.08mm漆包线绕5000匝。RP为47k带开关的电位器。电源采用二节5号电池。电极用厚0.5－1mm左右的铜片焊上两根细绝缘导线，并将铜片弯成指环套在不相邻的两手指上。
　　使用时，先距离话筒30－5cm学打鼾声，调节RP，使两手指间电麻程度合适后，便可投入使用。
